产棱拆解05 | Rubin GPU 拆解：3360亿晶体管之外，真正决定性能的是什么？

产棱 技术拆解 核心器件

产棱 · 技术拆解 05

芯片本体篇｜从GPU Die进入计算、内存、互联与数据移动

本文 14 节
  1. 第一章｜3360亿晶体管，真正说明了什么？
  2. 第二章｜GPU Die：真正的核心是“如何组织晶体管”
  3. 第三章｜Transformer Engine：AI GPU为什么越来越“专用化”？
  4. 第四章｜HBM4：为什么Rubin必须和HBM共同设计？
  5. 第五章｜NVLink 6：为什么一颗GPU已经不够？
  6. 第六章｜NVLink-C2C与PCIe：GPU不是孤岛
  7. 第七章｜L2、TMA与数据移动：峰值算力为什么不等于有效算力？
  8. 第八章｜功耗：为什么一颗GPU最终会变成液冷问题？
  9. 第九章｜从Rubin GPU到Compute Tray：价值为什么向外围扩散？
  10. 第十章｜把Rubin GPU拆成产业链
  11. 第十一章｜真正值得追踪的，是Rubin之后的“下一处瓶颈”
  12. 第十二章｜本篇结论：Rubin真正的变化，是从GPU芯片走向计算系统节点
  13. 附录｜公开资料与研究边界
  14. 产棱｜技术拆解 05
本篇定位不是GPU参数百科，而是沿着“GPU Die → 计算单元 → HBM4 → NVLink 6 → I/O → 功耗 → 系统瓶颈”逐层拆解。核心问题：为什么Rubin必须与HBM4、NVLink 6、先进封装、PCB和液冷共同设计？

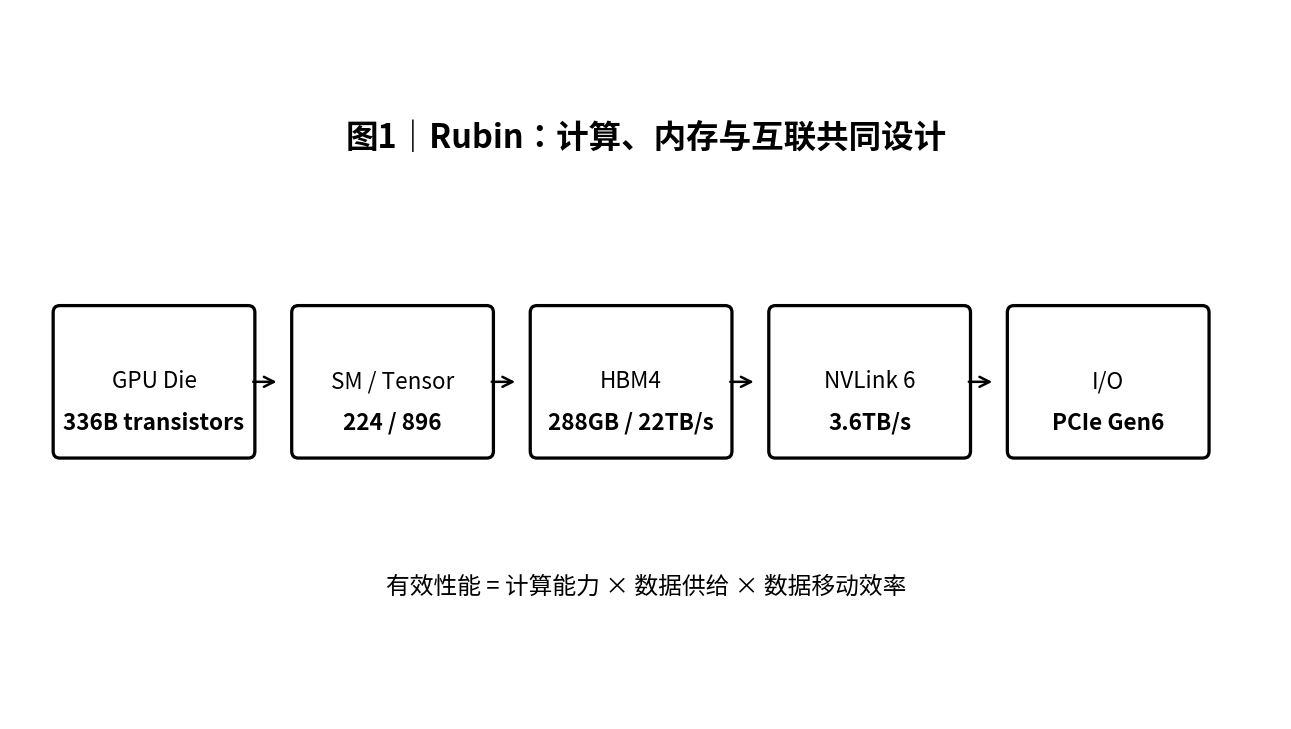

图1｜Rubin：计算、内存与互联共同设计

第一章｜3360亿晶体管，真正说明了什么？

NVIDIA公开资料显示，Rubin GPU拥有3360亿晶体管、224个Streaming Multiprocessors（SM）和896个Tensor Cores，并采用第三代Transformer Engine；单GPU最高配置288GB HBM4，峰值HBM带宽22TB/s，NVLink 6带宽3.6TB/s。citeturn0search0turn0search9

指标公开规格对应系统能力
晶体管3360亿计算、缓存、控制、I/O等逻辑资源
SM224并行计算组织
Tensor Core896AI矩阵/张量计算
Transformer Engine第三代Transformer与低精度AI优化
HBM4最高288GB模型驻留/上下文
HBM带宽最高22TB/s数据供给
NVLink 63.6TB/s/GPUGPU-GPU通信
PCIe Gen6最高256GB/s主机I/O
产棱判断晶体管数量是“投入规模”，不是最终有效性能。真正需要研究的是这些晶体管如何被组织成计算能力、内存带宽和数据移动能力。

第二章｜GPU Die：真正的核心是“如何组织晶体管”

GPU Die不是一个巨大的计算单元，而是多个功能模块共同组成的计算系统：SM负责并行执行，Tensor Core承担AI矩阵计算，缓存与调度机制负责提高数据利用率，内存控制和I/O则负责把数据送进、送出计算域。

2.1 SM：GPU内部的计算组织单元

Rubin配置224个SM。SM数量增加意味着更多并行计算资源，但只有在数据供给、调度和内存系统匹配时，计算资源才能持续工作。

2.2 Tensor Core：AI计算的专用发动机

Rubin配置896个Tensor Cores。对于AI训练和推理，Tensor Core是矩阵/张量运算的重要计算资源。citeturn0search0

因此，评价GPU不能只比较核心数量，还需要同时比较数据格式、低精度计算、内存带宽和实际模型利用率。

第三章｜Transformer Engine：AI GPU为什么越来越“专用化”？

Rubin采用第三代Transformer Engine。NVIDIA称其支持硬件加速的自适应压缩，并面向NVFP4等AI计算。Rubin最高可提供50 PFLOPS的NVFP4推理性能。citeturn0search0turn0search2

层级作用为什么重要
Tensor Core矩阵/张量计算提高AI计算吞吐
Transformer Engine针对Transformer优化提高特定模型效率
低精度计算降低数据表示成本减少计算与带宽压力
硬件压缩提高数据处理效率提升有效吞吐
软件栈调度、算子与编译决定硬件利用率
核心变化现代AI GPU已经不是传统意义上的通用GPU，而是硬件、内存、互联与软件共同设计的AI计算平台。

第四章｜HBM4：为什么Rubin必须和HBM共同设计？

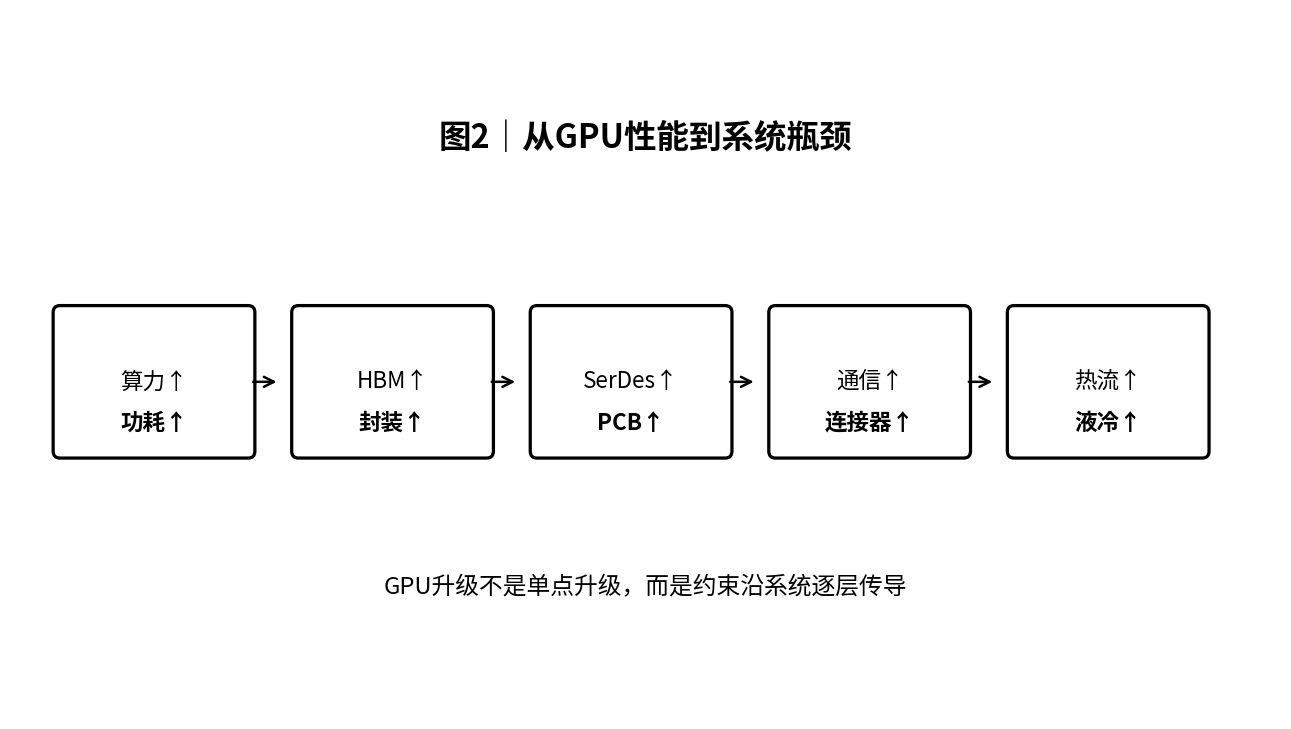

图2｜从GPU性能到系统瓶颈

NVIDIA公开资料显示，Rubin最高配置288GB HBM4、22TB/s带宽；其技术博客指出，HBM4相比HBM3e接口宽度翻倍，Rubin内存带宽约为Blackwell的2.8倍。citeturn0search0turn0search1

  1. 容量决定模型权重、KV Cache和上下文能否更多地驻留在本地内存。
  2. 带宽决定数据能否快速供应给计算单元。
  3. 内存控制器与数据搬运机制决定峰值带宽能否转化为实际带宽。
  4. GPU与HBM高度耦合，使先进封装成为GPU性能的重要组成。
产业传导Rubin → HBM4 → DRAM → TSV/堆叠 → 先进封装 → ABF/封装基板 → 测试。GPU升级因此直接改变存储和先进封装的价值量结构。

第五章｜NVLink 6：为什么一颗GPU已经不够？

大规模MoE、长上下文和分布式推理会把模型拆到多个GPU，GPU之间的数据交换因此成为新的系统瓶颈。NVIDIA公开资料显示，Rubin采用NVLink 6，单GPU带宽3.6TB/s；Vera Rubin NVL72总NVLink带宽达到260TB/s。citeturn0search3turn0search9

层级公开能力解决的问题
HBM422TB/s/GPUGPU内部数据供给
NVLink 63.6TB/s/GPUGPU-GPU高速通信
NVL72260TB/s72 GPU规模化通信
NVLink Switch72 GPU域形成rack-scale accelerator

所以NVLink并不是“一个接口”，而是把多颗GPU组织成一个协同计算系统的关键基础设施。

第六章｜NVLink-C2C与PCIe：GPU不是孤岛

Rubin还需要与CPU和外部I/O进行数据交换。NVIDIA资料显示，Rubin通过NVLink-C2C与Vera CPU连接，并支持PCIe Gen6主机连接。citeturn0search0turn0search9

连接路径对象核心约束
HBM4GPU ↔ HBM带宽/容量/功耗
NVLink 6GPU ↔ GPU带宽/延迟
NVLink-C2CGPU ↔ CPU一致性/数据移动
PCIe Gen6GPU ↔ 主机/I/O信号完整性
产棱观察AI系统的性能边界正在从“计算能力”向“数据移动能力”扩展。减少数据搬运，往往同时意味着降低延迟与功耗。

第七章｜L2、TMA与数据移动：峰值算力为什么不等于有效算力？

NVIDIA技术介绍强调Rubin的集中式L2缓存、GigaThread Engine和Tensor Memory Accelerator（TMA）等机制。它们共同承担数据缓存、调度与高效搬运。citeturn0search0

  1. 缓存减少重复访问外部内存的成本。
  2. TMA提高复杂数据布局下的数据搬运效率。
  3. 调度机制尽量让计算资源持续有任务。
  4. 软件栈进一步决定硬件资源能否被充分利用。
产棱方法看AI芯片不能只看TOPS/PFLOPS。真正需要追问的是：峰值算力能否被数据持续喂饱？

第八章｜功耗：为什么一颗GPU最终会变成液冷问题？

计算单元、HBM和高速I/O都会消耗电能。随着单位面积计算密度上升，热流密度同步提高。GPU因此必须与供电和散热系统共同设计。

GPU变化直接压力产业传导
计算密度↑电流/功耗↑VRM、PSU、MLCC
HBM带宽↑I/O/封装压力↑HBM、封装、ABF
NVLink速率↑高速I/O压力↑PCB、连接器
热流密度↑散热压力↑冷板、液冷、CDU

这也是上一期Compute Tray拆解中，PCB、MLCC、冷板并非“外围小部件”的原因：它们承担的是GPU继续提升后的系统约束。

第九章｜从Rubin GPU到Compute Tray：价值为什么向外围扩散？

GPU内部变化系统结果外围价值迁移
SM/Tensor Core增强计算密度提高供电、散热
HBM4升级容量/带宽提高DRAM、封装、ABF
NVLink 6升级通信能力提高Switch、PCB、连接器
数据移动优化利用率提高内存、互联、软件
低精度计算单位算力效率提高带宽与计算资源重新配置
产棱结论GPU越强，并不意味着外围越不重要。相反，GPU每一次性能跃迁，都可能把新的物理约束推向HBM、先进封装、高速PCB、连接器、供电和液冷。

第十章｜把Rubin GPU拆成产业链

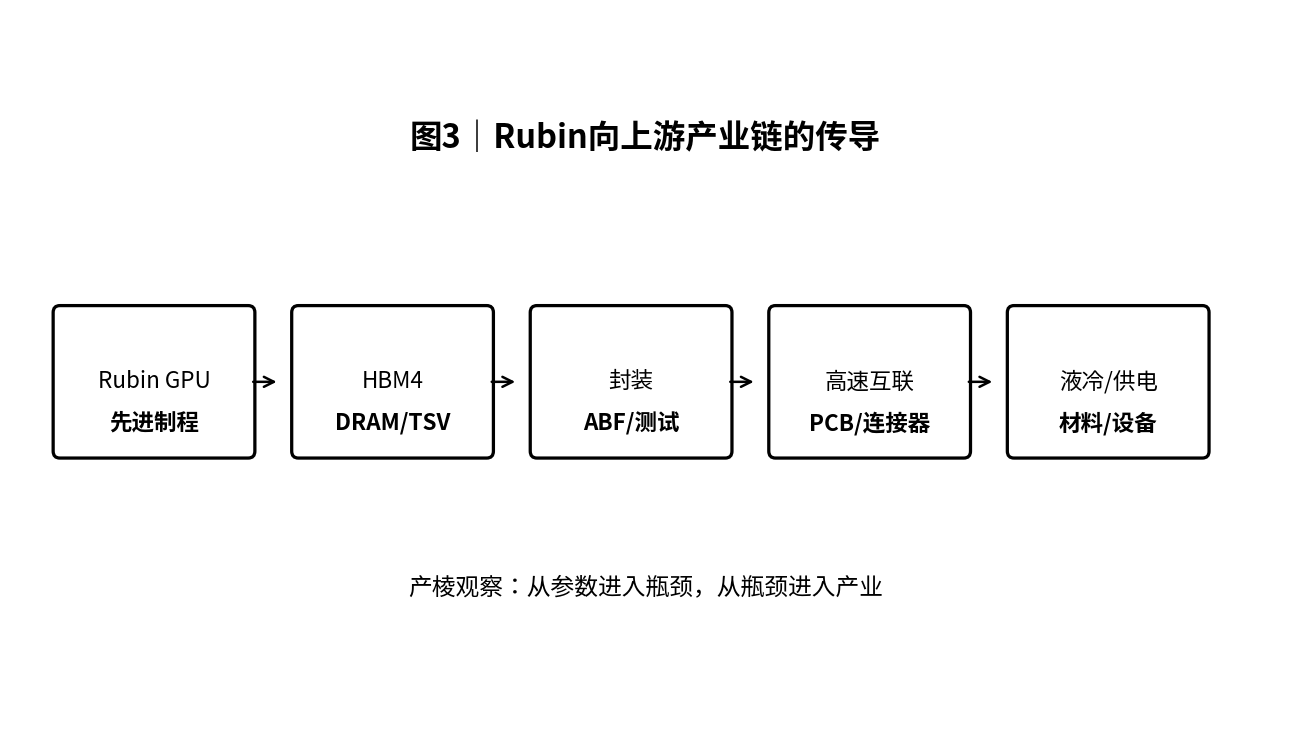

图3｜Rubin向上游产业链的技术约束传导

层级关键节点继续追踪
计算GPU Die / SM / Tensor先进制程、晶圆、封装
内存HBM4DRAM、TSV、堆叠、测试
封装GPU+HBMABF、先进封装、良率
互联NVLink 6Switch、PCB、连接器
I/OPCIe Gen6PHY、PCB、连接器
供电VRM/MLCC电源芯片、被动元件
散热Cold Plate材料、加工、液冷

第十一章｜真正值得追踪的，是Rubin之后的“下一处瓶颈”

  1. HBM4：容量和带宽快速增长后，存储供给是否成为新的约束？
  2. 先进封装：GPU+HBM集成度提高后，封装产能和良率是否成为约束？
  3. 高速PCB：更高SerDes速率是否继续推动低损耗材料、高阶板和检测需求？
  4. 连接器：高速盲插和高密度互联是否提高精密连接器要求？
  5. 液冷：更高GPU/机柜功耗是否推动冷板、CDU和液路基础设施升级？
  6. 供电：功率密度继续提高后，机柜供电架构是否继续演进？
产棱研究问题不是“Rubin带动哪些股票”，而是：Rubin把哪个物理约束推到了产业链边缘？一旦这个约束发生变化，谁会最先感受到订单、价格、产能和资本开支变化？

第十二章｜本篇结论：Rubin真正的变化，是从GPU芯片走向计算系统节点

  1. 3360亿晶体管只是规模表象，真正决定有效性能的是计算、内存、数据移动和互联的协同。
  2. 224个SM和896个Tensor Core构成核心计算资源，第三代Transformer Engine进一步针对AI工作负载优化。citeturn0search0
  3. HBM4最高288GB、22TB/s，把内存系统提升到与计算能力相匹配的新层级。citeturn0search0turn0search9
  4. NVLink 6将单GPU通信带宽提升到3.6TB/s，并在NVL72形成260TB/s的总带宽。citeturn0search3
  5. GPU性能继续提升，会把压力继续传导到先进封装、HBM、高速PCB、连接器、供电和液冷。
  6. 因此研究Rubin的真正价值，不是记住更多参数，而是建立“芯片变化 → 系统约束 → 产业传导”的观察框架。
产棱核心判断当AI计算进入rack-scale阶段，GPU已经不再是一颗孤立芯片，而是整个计算系统中的核心节点。真正的产业价值，也会沿着算力、内存、互联、供电、散热和制造约束持续迁移。

附录｜公开资料与研究边界

主要资料：NVIDIA Developer Technical Blog《Inside the NVIDIA Rubin GPU Architecture: Powering the Era of Agentic AI》（2026-07-21）；NVIDIA Rubin Platform技术资料；NVIDIA Vera Rubin NVL72规格页；NVIDIA NVLink技术资料。

本文规格以NVIDIA公开资料为准；NVIDIA注明部分规格属于预发布信息并可能调整。产业链传导部分为技术研究框架，不将推导直接等同于确定供应商关系。

用途：产业技术研究与价值链分析，不构成投资建议。
