产棱拆解 | 昇腾960超节点深度拆解
5500个光引擎干掉4.8万颗光模块：昇腾960超节点，价值开始向光迁移
| 栏目 | 技术拆解 |
| 研究对象 | 昇腾960芯片 + 昇腾960超节点（NPO架构） |
| 本篇定位 | 华为没有给出BOM拆解口径，本篇不拆金额，拆架构：960把AI系统的瓶颈从"算力芯片"正式推向"访存+光互联+电热"三条物理链，价值随瓶颈迁移。 |
第一章｜先回答方法问题：没有BOM，拆什么？
前两篇拆VR200，有摩根士丹利的整机柜BOM口径，可以问"780万美元花在哪里"。昇腾960没有对等口径：华为在2026全联接大会上发布的是芯片规格、超节点架构和商用节奏，没有披露任何BOM金额。
所以本篇换一个拆法：不拆钱，拆瓶颈。
产棱的标准问题不变：价值增长不会平均扩散，而是沿着新的物理约束逐层传导。960这一代，约束在哪里，价值就迁向哪里。答案是三个：访存、光互联、供电散热。
第二章｜一颗芯片的"翻倍"，全部落在三个维度
华为在HC2025公布的路线图中写得很清楚：昇腾960在算力、内存访问带宽、内存容量、互联端口数上相比950全部翻倍，并新增自研HiF4数据格式（4bit精度实现）。2026年9月17日，汪涛宣布960研发进度超出预期、性能实现倍增，960DT提前三个季度至2027年Q1就绪，960PR提前一个季度至2027年Q3。

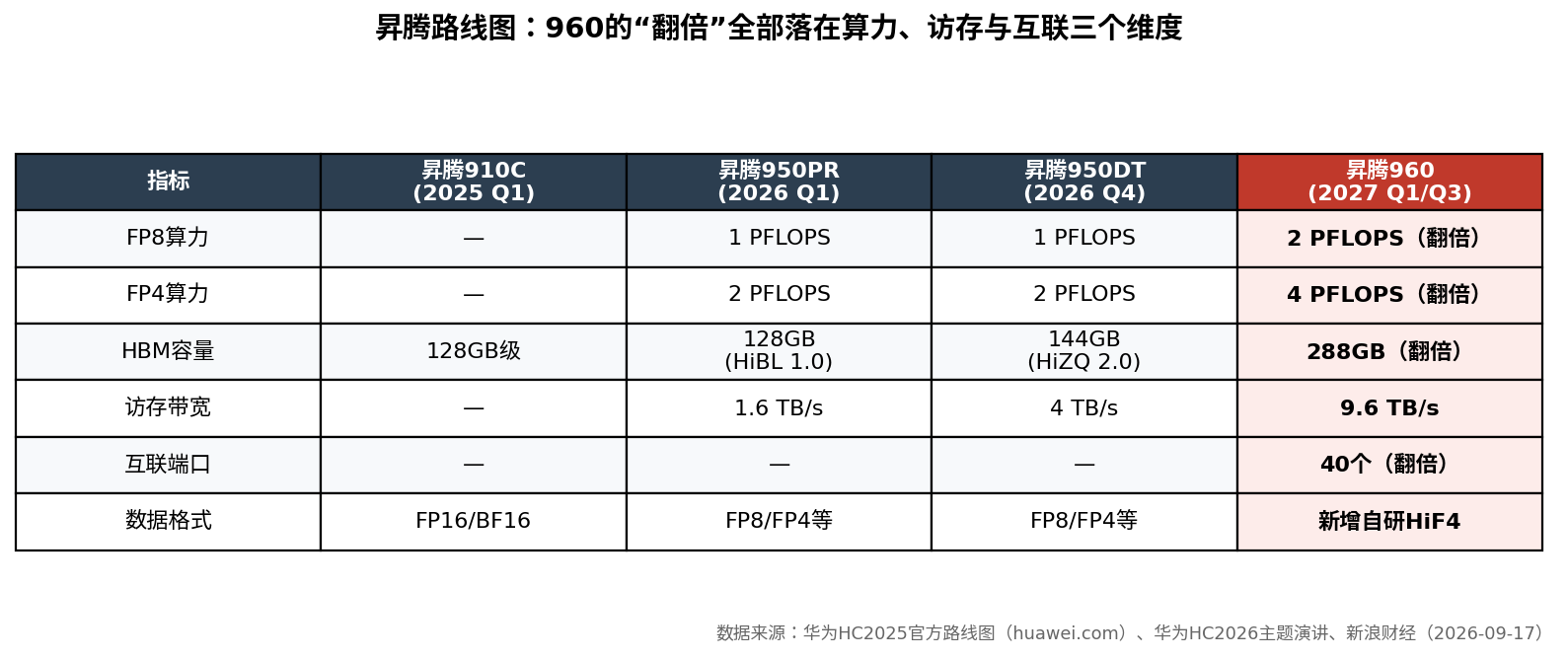

图1｜昇腾910C→950→960规格演进：960的翻倍全部落在算力、访存、互联三个维度。数据来源：华为HC2025官方路线图、HC2026主题演讲。
三个细节值得单独标出：
1. 288GB HBM、9.6TB/s访存带宽。按路线图口径，960内存容量288GB、带宽9.6TB/s、40个互联端口。（注：950PR为128GB/1.6TB/s，950DT为144GB/4TB/s。）
2. 自研HBM已上车。从950系列起，华为采用自研HBM方案（HiBL 1.0/HiZQ 2.0），目标是摆脱海外供应商。
3. 一年一代节奏确立。970定档2028年、980定档2029年，依托"韬定律（τ定律）"实现算力规格继续翻倍。
| 产棱观察 | 芯片本身的"翻倍"已经不构成新闻。真正的问题是：翻倍之后的算力，谁来喂数据、谁来搬数据、谁来供电散热。960的答案写在了系统架构里。 |
第三章｜5500 vs 48000：本轮最大的一次价值消灭
昇腾960超节点最受关注的数字，不是8E FP8算力，而是这一个：用5500个Hi-ONE光引擎，替代原本需要的4.8万颗800G光模块。功耗降低超550千瓦，系统无故障运行时间提升一倍，可用度达99.8%。

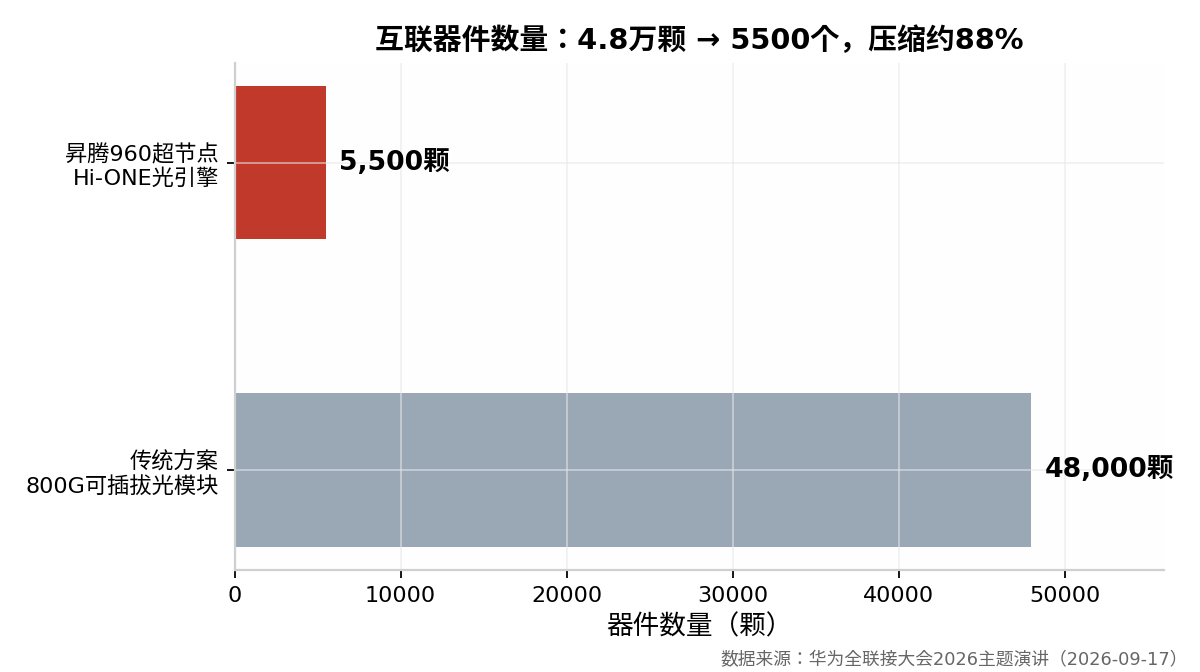

图2｜单超节点互联器件数量：4.8万颗800G光模块→5500个Hi-ONE光引擎，压缩约88%。数据来源：华为HC2026主题演讲。
这个数字的产业含义有三层：
1. 数量压缩约88%，但不是"少买光器件"。光连接本身没有减少——4096卡的互联需求还在增长。减少的是"可插拔光模块"这种封装形态，以及其中的DSP芯片。C114的报道明确指出：NPO的核心是把光引擎靠近主芯片，电气走线从150mm以上缩短至25mm以内，并去掉光模块中最贵的DSP芯片。
2. 被消灭的是DSP价值。传统800G光模块中，DSP是最贵的芯片之一。NPO架构下这个环节直接消失——这不是价值转移，是价值消灭。
3. 新价值池：光引擎与光电封装。Hi-ONE单引擎容量7.2T，是业界首个量产NPO产品、目前最大传输能力的NPO产品，且是唯一内置光源的NPO产品。价值从"模块组装"迁移到"靠近芯片的光引擎设计、光电协同封装、外置光源管理"。
| 产棱方法 | 判断技术代际切换，要分清"价值转移"和"价值消灭"。可插拔光模块价值链（DSP+组装）上被消灭的部分，永远不会回来；受益的是新形态的核心器件。找错链条，研究就白做。 |
第四章｜NPO：把光搬到芯片边上，本质是把电赶到最短

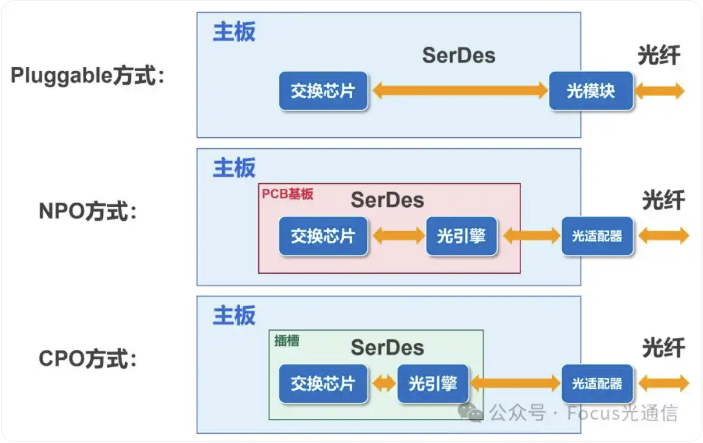

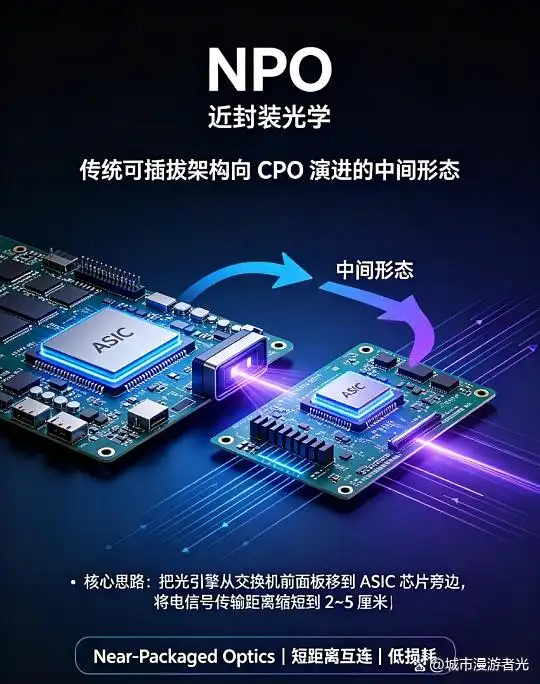

Hi-ONE的NPO（近封装光学）形态，解决的是一个物理问题：SerDes速率越高，电信号在PCB上能"活着"走完的距离越短。传统可插拔架构下，电信号要从ASIC走150mm以上才能到达光模块；NPO把光引擎贴到主芯片封装边上，电气走线压到25mm以内。

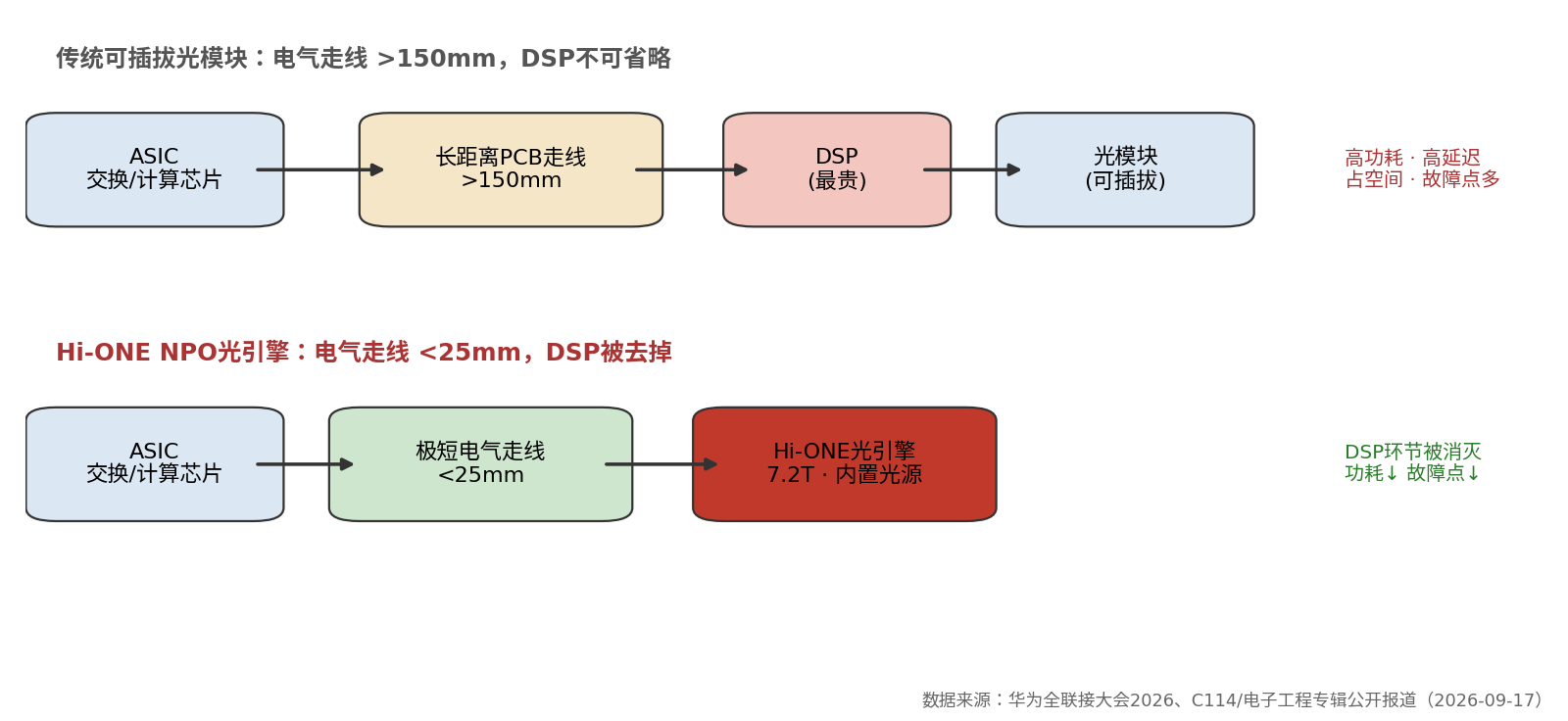

图3｜NPO vs 传统可插拔光模块：电气距离150mm→<25mm，DSP环节被去掉。数据来源：华为HC2026、C114、电子工程专辑。
对照产棱技术拆解02的VR200结论，可以看到两条路线的分野：
| 维度 | NVIDIA VR200 | 华为昇腾960超节点 | |
| 机柜内互联 | 正交无源背板，把高速电信号集中到PCB走线 | NPO光引擎，把高速电信号压缩到25mm内即转光 | |
| 光互联形态 | 可插拔光模块（外置DSP） | 近封装光引擎Hi-ONE（去DSP、内置光源） | |
| 价值去向 | 高速PCB、低损耗CCL、高速连接器 | 光引擎、光电封装、外置光源、先进基板 | |
| 共同指向 | 电信号的物理极限正在逼系统改架构 | 同左 | |
| 关键判断 | 两家厂商解法不同，但面对的是同一个物理约束：电走不远。VR200把电的路径做进背板，960把电的路径压缩到最短然后转光。两条路线都说明：数据移动的物理成本，正在取代算力芯片本身，成为系统设计的出发点。 |
第五章｜4096卡超节点：约束正式从芯片转向系统
昇腾960超节点：单超节点4096卡，8EFLOPS FP8 / 16EFLOPS FP4算力，1PB HBM容量，基于灵衢UnifiedBus实现内存统一编址，RTT时延低至2μs，正交架构、全液冷设计。多个960超节点可构建最大支持100万卡的超节点集群。
华为给出的效率论证是：传统服务器架构下，10万卡集群内通信开销占训练总时长超40%；采用4K超节点构建的10万卡集群，MFU提升达2.75倍。
| 产棱观察 | 4096卡、2μs RTT、1PB统一编址内存——这三个数字意味着"单卡"这个概念在系统层已经消失。当一颗芯片不再是一个交付单元，围绕单卡设计的价值链（标卡、单卡散热、单卡供电）都要重新估价。 |
这解释了960的发布形态为什么芯片与超节点同时亮相、超节点反而信息更多。汪涛宣布昇腾超节点已部署超1000套、950超节点已开始规模商用——华为的变现单元已经是系统，不是芯片。这与"坚持硬件变现"的战略表述互相印证：算力按超节点卖，而不是按卡卖。
第六章｜自研HBM：960最贵的"翻倍"，在芯片外面
960的288GB/9.6TB/s访存规格，依赖自研HBM（HiBL/HiZQ路线）。从950系列起，华为开始用自研HBM替代海外供应。
放在VR200拆解的坐标系里看，这是一条完全不同的传导路径：
- NVIDIA路线：HBM4涨价435%，价值流向SK海力士/三星/美光。
- 华为路线：HBM价值内循环，流向国产存储链（制造、封测、设备材料）。
| 产棱观察 | 同样一个"访存成为第二价值中心"的判断，在中美两条链上映射到完全不同的资产。VR200的Memory价值由海外存储三巨头承接；960的访存价值增量留在国内。这不是技术差异，是供应链结构差异。研究国产链时，HBM相关环节（制造、TSV封测、测试设备、材料）的验证优先级应高于光模块传统组装环节。 |
第七章｜节奏本身就是信息：提前三个季度意味着什么
本次大会最硬的信号可能不是技术，而是时间表：960DT比原计划提前三个季度（2027Q1就绪），960PR提前一个季度（2027Q3）；Atlas 960液冷超节点2027年Q3上市，风冷超节点2027年Q2上市。
1. 提前三个季度 = 研发-制造-供应链同步超预期，尤其是先进封装与自研HBM的产能爬坡没有成为瓶颈。
2. 一年一代节奏（970→2028、980→2029）把竞争从"单点性能"拖入"迭代节奏"。对标对象显然是NVIDIA的一年一代。
3. 在售产品验证先行：超节点已交付1000多套、950规模商用，意味着960发布时已有现成的客户与部署渠道承接。
第八章｜把昇腾960画成一条产业传导链

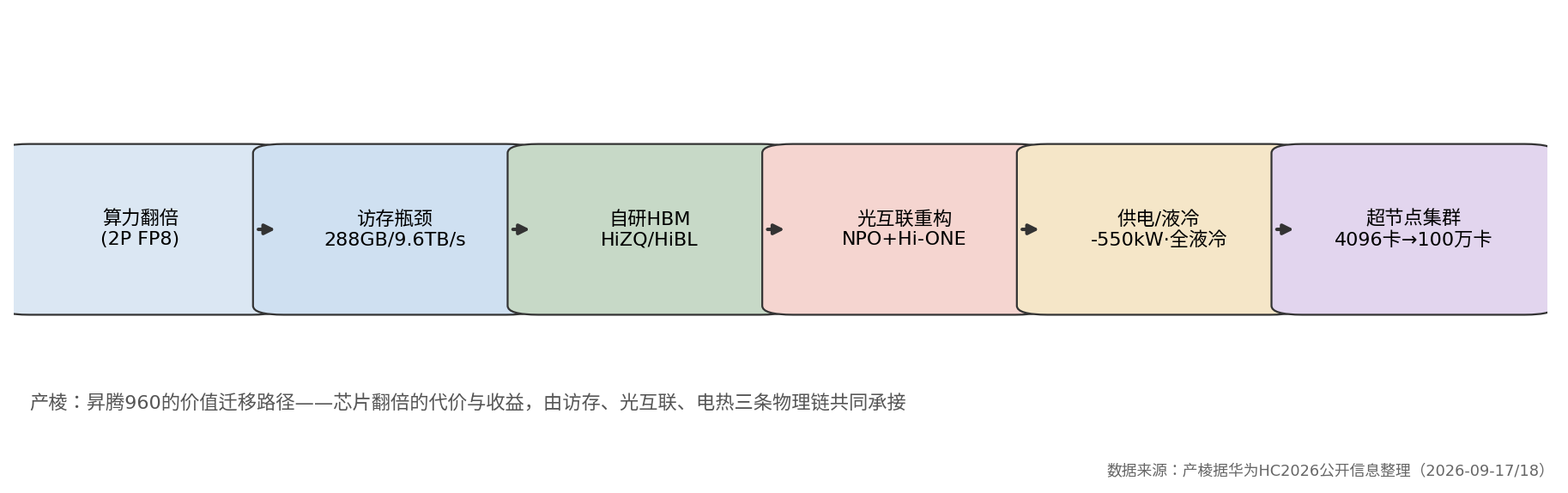

图4｜昇腾960产业传导链：算力翻倍的代价与收益，由访存、光互联、电热三条物理链共同承接。数据来源：产棱据华为HC2026公开信息整理。
按产棱技术拆解六问逐一落位：
| 系统层 | 物理节点 | 价值量信号 | 供给约束 | 下一步验证 |
| 算力 | 昇腾960芯片（2P FP8） | 整机价值锚 | 先进制程产能、良率 | 2027Q1 960DT实际交付量 |
| 访存 | 288GB自研HBM（9.6TB/s） | 芯片外第一价值池 | 国产HBM产能、TSV封测 | 自研HBM良率与产能爬坡 |
| 光互联 | Hi-ONE NPO引擎×5500 | 新形态核心器件 | 光引擎量产、内置光源可靠性 | NPO良率、外置光源方案渗透 |
| 被消灭环节 | 800G光模块DSP | 价值消灭，非转移 | — | 可插拔模块需求拐点何时出现 |
| 电热 | 全液冷、-550kW | 低BOM、高约束 | 液冷CDU、数据中心配电 | 液冷超节点交付占比 |
| 系统 | 4096卡超节点/100万卡集群 | 变现单元 | 交付与运维能力 | 超节点部署套数、商用节奏 |
第九章｜本篇最终结论
1. 昇腾960没有BOM口径，但架构信息足够完成产棱式拆解：这一代的瓶颈明确落在访存、光互联、电热三条物理链。
2. 芯片规格"全面翻倍"（2P FP8、288GB、9.6TB/s、40端口、HiF4）只是入口，系统架构才是本体。
3. 5500个Hi-ONE替代4.8万颗800G光模块，是本篇最硬的价值信号：DSP价值被消灭，光模块组装价值萎缩，光引擎与光电封装成为新价值池。
4. NPO与VR200正交背板是同一物理约束（电走不远）的两条解法：一个压缩电路径，一个优化电路径。共同指向：数据移动的物理成本取代算力芯片成为系统设计的出发点。
5. 自研HBM使"访存成为第二价值中心"这一判断在中美两条链上映射到完全不同的资产，国产链的验证优先级在HBM制造/封测/设备，而非传统光模块组装。
6. 超节点已是华为的变现单元（已部署超1000套），芯片发布节奏（提前三个季度）与商用节奏（2027Q2/Q3）共同构成可跟踪的验证序列。
7. 待解释异常：NPO量产良率、内置光源的长期可靠性、自研HBM产能爬坡——这三个是2027年上市前的关键观察变量，任何一个不及预期都会改变传导链的兑现节奏。
| 产棱最后一句 | 拆昇腾960，不是拆一颗芯片，是拆一次瓶颈迁移：算力翻倍之后，数据进不来、搬不动、供不上电，芯片就是摆设。960把这三个问题一次摆上台面——价值迁移的方向，从来都写在瓶颈里。 |
附录｜数据口径
1. 960芯片规格（288GB/9.6TB/s/40端口/FP8 2P）采用华为HC2025官方路线图口径；950系列参数同口径。
2. 超节点数据（4096卡、8E FP8、1PB HBM、5500个Hi-ONE、4.8万颗光模块、-550kW、99.8%可用度、2μs RTT）来自华为HC2026主题演讲及C114、上观新闻等公开报道。
3. 华为未披露昇腾960 BOM拆解，本篇不做金额推算；凡涉价值量判断均为方向性推断。
4. 上市/就绪时间以华为官方表述为准：960DT 2027Q1、960PR 2027Q3、Atlas 960液冷超节点2027Q3、风冷超节点2027Q2。
本文为产业研究笔记，据公开信息整理，不构成投资建议。判断留给读者。
依据来源： 华为全联接大会2026主题演讲（2026-09-17）、华为官网HC2025路线图、C114、上观新闻、经济观察网、虎嗅、CFM闪存市场、电子工程专辑等公开报道
数据截至2026年9月18日
