产棱 · 技术拆解14｜M9高速材料深度拆解

当AI服务器的SerDes速率、通道数量和传输距离持续提升，为什么普通PCB材料开始无法满足系统预算？

核心问题：传输速率提升以后，为什么PCB材料会从“基础耗材”变成决定高速链路能不能跑通的系统变量？

1. 先给结论

AI服务器对高端覆铜板的需求，本质不是“PCB变贵了”，而是高速互连进入了材料受限阶段。芯片、交换芯片、连接器和PCB工艺把速率不断往上推之后，链路预算中的插损、介质损耗、导体损耗、阻抗一致性和热可靠性开始共同约束系统。

因此，M9这一类下一代低损耗高速材料的意义，不是单纯把PCB材料升级一个型号，而是把高速链路中原本被忽略的“介质”变成核心工程变量。

2. 为什么这篇必须放在第13篇AI高速PCB之后？

第13篇回答的是：AI服务器PCB为什么进入高层、高频、高速时代？第14篇进一步回答：当PCB已经足够高速以后，为什么还需要继续升级材料？

3. 第一层：速度为什么会惩罚PCB

数字信号虽然表现为0和1，但高速链路中的电信号本质上仍是连续电磁波。随着边沿越来越快，PCB走线不再只是“导线”，而变成传输线。

1. 频率上升：介质损耗和导体损耗增加。
2. 边沿变快：有效频谱向更高频延伸。
3. 链路变长：累计损耗更难控制。
4. 通道更多：最差通道决定系统稳定性。
5. 公差扩大：局部Dk、线宽、铜厚和粗糙度变化都会转化为SI差异。

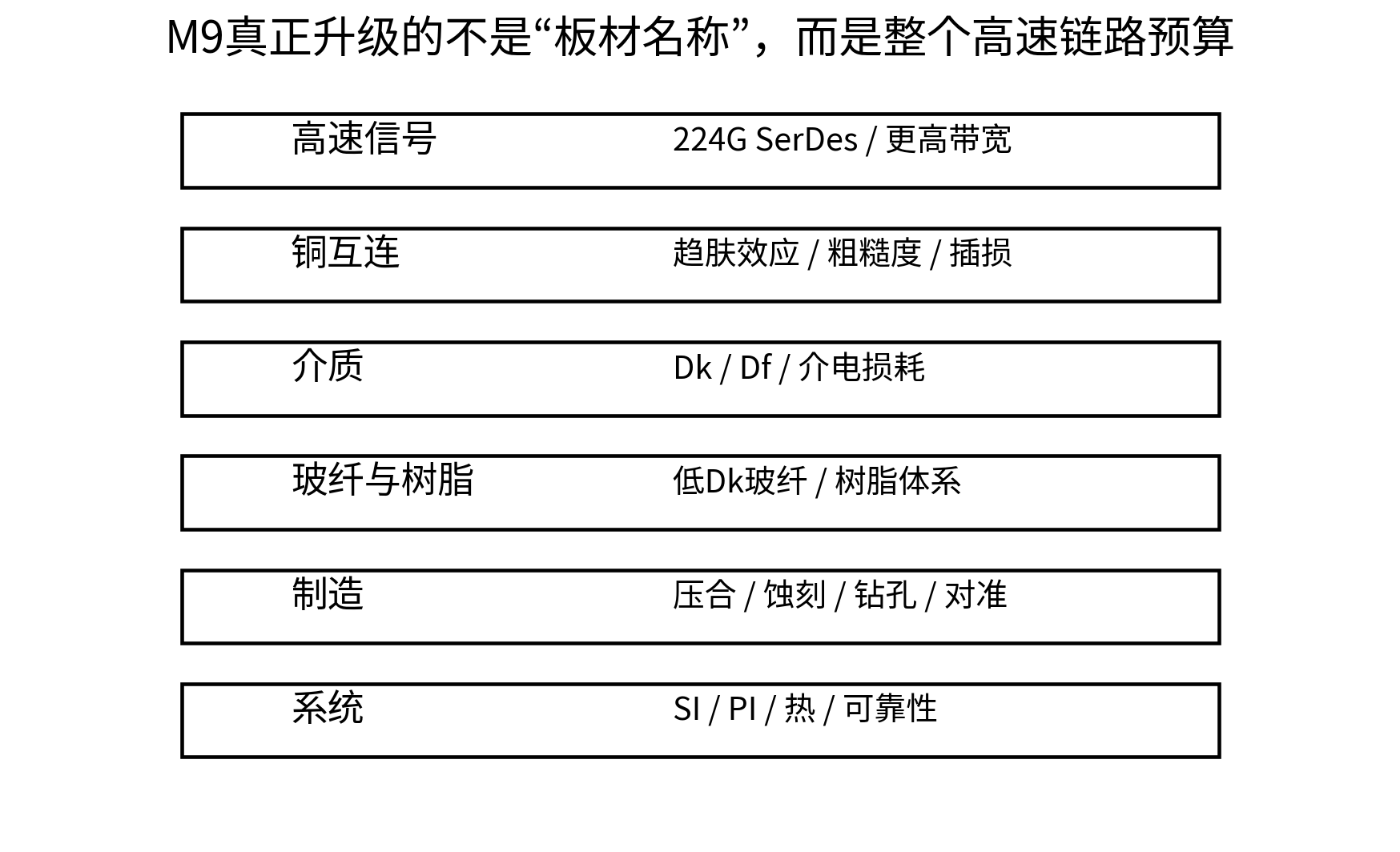

4. 第二层：M9到底在解决什么？

M9的产业意义应放在“224Gbps时代的通道材料”里理解。Panasonic在2025年公开将MEGTRON 9定位于224Gbps单通道速率时代，说明材料路线已经开始围绕更高SerDes速率提前布局。

这里需要注意：224Gbps是高速接口生态的演进方向，并不意味着每一块AI服务器PCB今天都已经以224Gbps运行。真正的研究价值在于：材料必须提前满足下一代平台的通道预算。

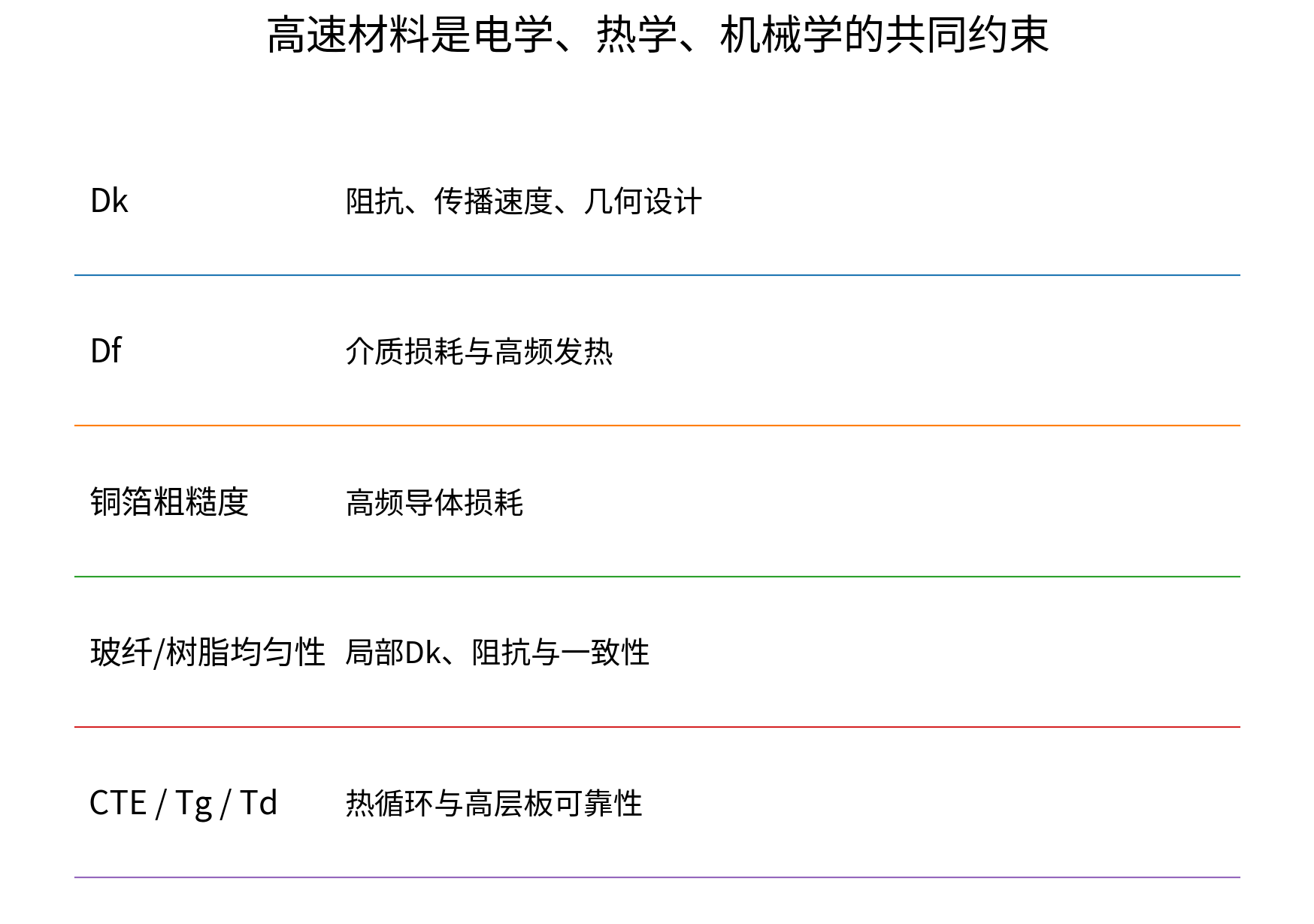

5. 第一个核心变量：Dk——介电常数

Dk决定电磁波在介质中的传播特性，同时参与阻抗、线宽、层间距等设计参数。Dk不是越低越简单，而是需要在低Dk、稳定性、制造性和可靠性之间取得平衡。对于高速PCB，更重要的是Dk在工作频段和温度、批次、玻纤分布变化下是否稳定。

6. 第二个核心变量：Df——直接影响损耗

Df描述介质在交变电场中消耗能量的能力。高频下，Df越高，信号在介质中传播的能量损失越大。

Panasonic公开的MEGTRON 8数据中，部分型号在14GHz的Df可达到0.0012；其官方资料同时指出，MEGTRON 8相较MEGTRON 7在28GHz传输损耗改善约30%。这些数据属于厂商测试条件下的典型/对比结果，不能直接等同于所有系统中的实际链路损耗。

7. 第三个核心变量：铜箔粗糙度

高速信号并不是只在铜的几何中心传播。随着频率提高，趋肤效应使高频电流更集中于导体表面，因此铜箔表面粗糙度会越来越明显地影响导体损耗。高端材料升级实际上是“树脂体系+玻纤+铜箔”共同升级。

8. 为什么低Dk玻纤也重要？

覆铜板不是均匀的树脂块，而是玻纤布、树脂和铜箔组成的复合结构。玻纤本身与树脂的介电特性不同，因此玻纤编织结构会造成局部电磁环境变化。在高速链路中，这种局部差异可能进一步转化为阻抗变化和时延差异。

9. 高速材料为什么必须同时解决热问题？

高速链路的损耗最终会转化为热。更高的SerDes速率意味着更严格的通道损耗预算，而服务器本身又处于高功率密度环境。因此材料不能只追求低Df，还需要具备较高Tg、Td以及良好的热循环可靠性。Panasonic MEGTRON 8公开数据中Tg为220°C、T288（带铜）超过120分钟，体现了高速材料同时面对信号与热可靠性的要求。

10. 真正困难的是：材料升级不能破坏PCB制造

高速材料不是实验室材料。它必须进入现有的压合、钻孔、蚀刻、沉铜、层压和检测流程。一个新材料能否产业化，不只取决于Dk、Df，而取决于能否稳定压合、与铜箔可靠结合、承受热循环、兼容高层板工艺、保持批次一致性并通过服务器客户认证。

Panasonic对MEGTRON 8公开强调其可采用标准多层PCB制造流程，这类“性能提升+制造兼容”本身就是材料商业化的重要条件。

11. 为什么AI服务器更“吃”高端材料？

核心不是“AI”三个字，而是AI服务器把高速互连的规模推到了新的数量级。GPU、NVSwitch、SuperNIC、交换芯片和CPU之间需要大量高速链路。当单条链路越来越快、链路数量越来越多、PCB越来越大、层数越来越高时，每一条链路的损耗余量都会成为系统设计的一部分。

12. 从NVLink 6反推材料压力

NVLink 6公开规格达到每GPU最高3.6TB/s、NVL72总聚合带宽260TB/s。这里并不意味着所有信号都直接跑在PCB材料上，但它说明GPU之间的通信系统已经进入极高带宽区间。第11—13篇已经拆过：背板、连接器、PCB共同组成高速通道。第14篇再向下钻一层：PCB本身的介质和铜箔，决定这条通道的损耗底座。

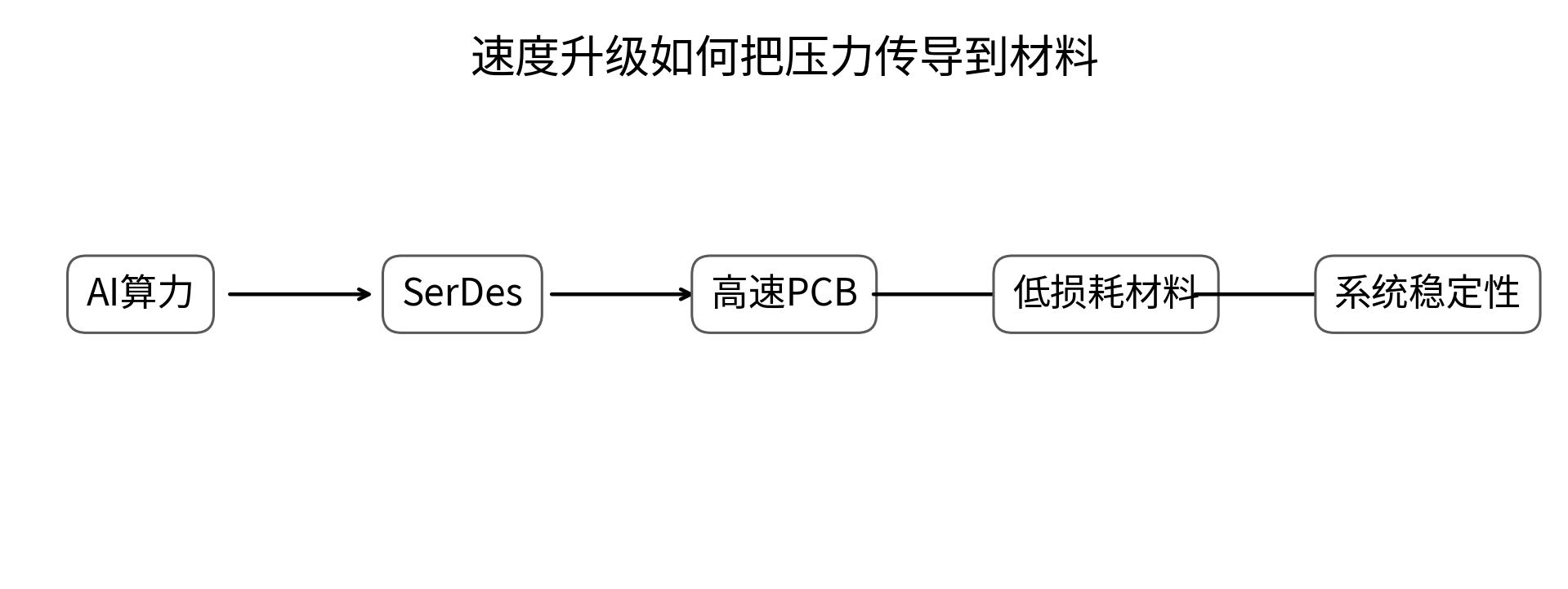

AI算力增长 → SerDes速率提升 → 通道预算收紧 → PCB损耗成为约束 → 材料升级 → 高端材料认证 → 有效产能成为新变量。

13. 为什么“低损耗”不是越低越好？

工程上不存在一个孤立的“最低Df就赢了”。如果材料很低损耗，但加工困难、热可靠性差、铜箔结合差、批次一致性差，最终仍然无法成为平台材料。真正需要优化的是：低损耗 + 稳定Dk/Df + 低粗糙度铜箔 + 高层制造能力 + 热可靠性 + 量产一致性 + 客户认证。

14. M9的真正价值：不是一块板材，而是一段系统余量

高速材料的价值可以理解为“为系统买回信号余量”。

1. 降低传输损耗 → 增加通道预算
2. 降低反射与失真 → 增加眼图裕量
3. 降低发热 → 降低系统功耗压力
4. 提高热可靠性 → 提高长期运行稳定性
5. 提高一致性 → 降低量产调试成本

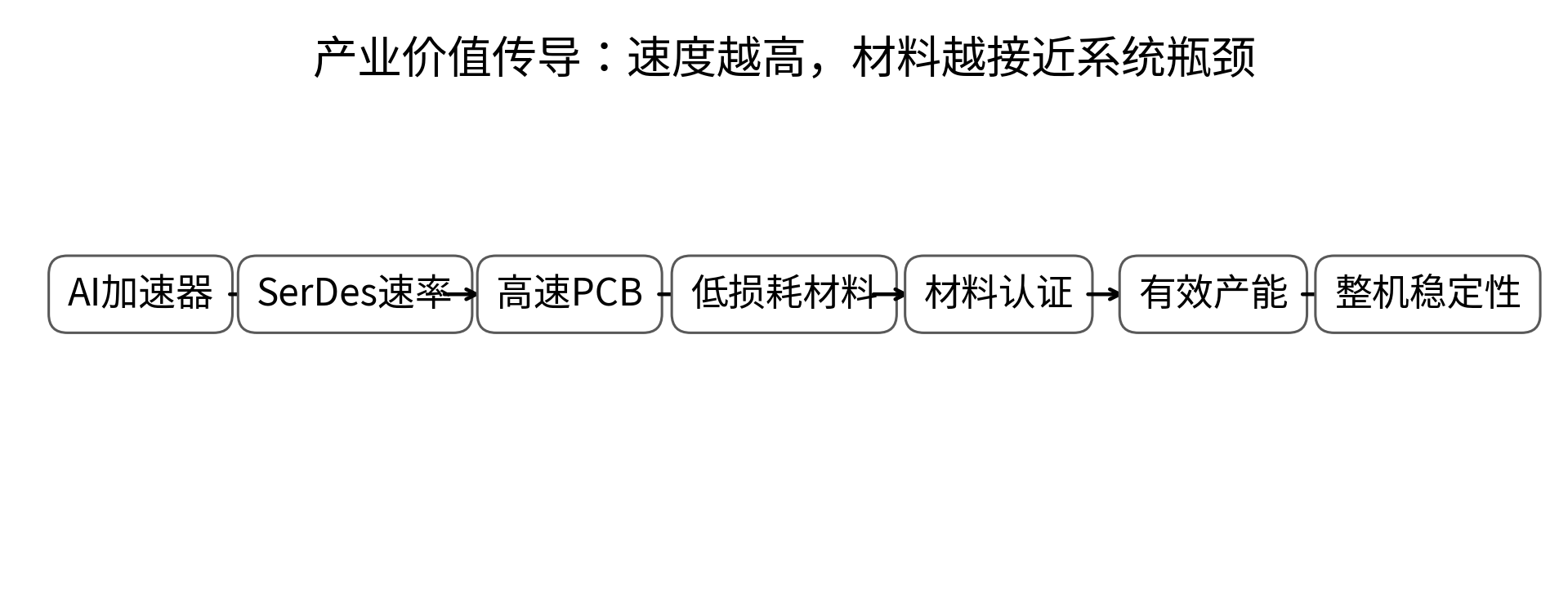

15. 从材料到产业链：价值如何传导？

这一链条里最值得注意的是“认证”。高端服务器材料一旦进入客户平台，验证周期、可靠性测试和供应商认证都会形成壁垒。因此高端材料的供给不能简单用“总产能”衡量。

16. 真正应该关注：高端材料有效产能

所谓有效产能，是能够生产、通过客户验证、稳定交付特定高端等级材料的产能，而不是工厂理论最大产能。

Panasonic在2025年宣布未来五年将MEGTRON全球产能提高约2倍，并于2026年进一步宣布在广州投资约75亿日元新增MEGTRON产线。这类扩产动作是AI服务器高端材料需求向供应端传导的公开证据。

17. 为什么材料会出现“涨价之前先紧缺”？

高端材料的供需错配往往先表现为认证产能紧张，而不是马上表现为全行业缺货。不同牌号、不同客户、不同工艺之间不能完全互换。因此，AI服务器高速板需求快速增长时，最先紧张的可能是特定低损耗、高层、高可靠性材料，而不是所有覆铜板。

18. M9之后会发生什么？

如果SerDes继续向更高速率演进，PCB材料会继续面对更严格的损耗和一致性要求。Panasonic已经公开将MEGTRON 9与224Gbps时代联系起来。但材料升级不是无限的：随着电链路距离、速率和功耗约束继续收紧，系统可能逐步转向更短的铜互连、光电共封装以及其他光互连方案。M9更像是铜互连继续向更高速度演进的一代材料答案，而不是终点。

19. 一个重要边界：M9涨价 ≠ 材料产业价值

材料价格上涨只能证明某个阶段供需可能偏紧，不能直接证明企业利润或产业长期价值。产棱真正关注的是高速材料渗透率、高端牌号ASP与产品结构、客户认证数量、高端有效产能、AI服务器PCB层数/速率/材料用量，以及下一代平台是否继续依赖电互连。

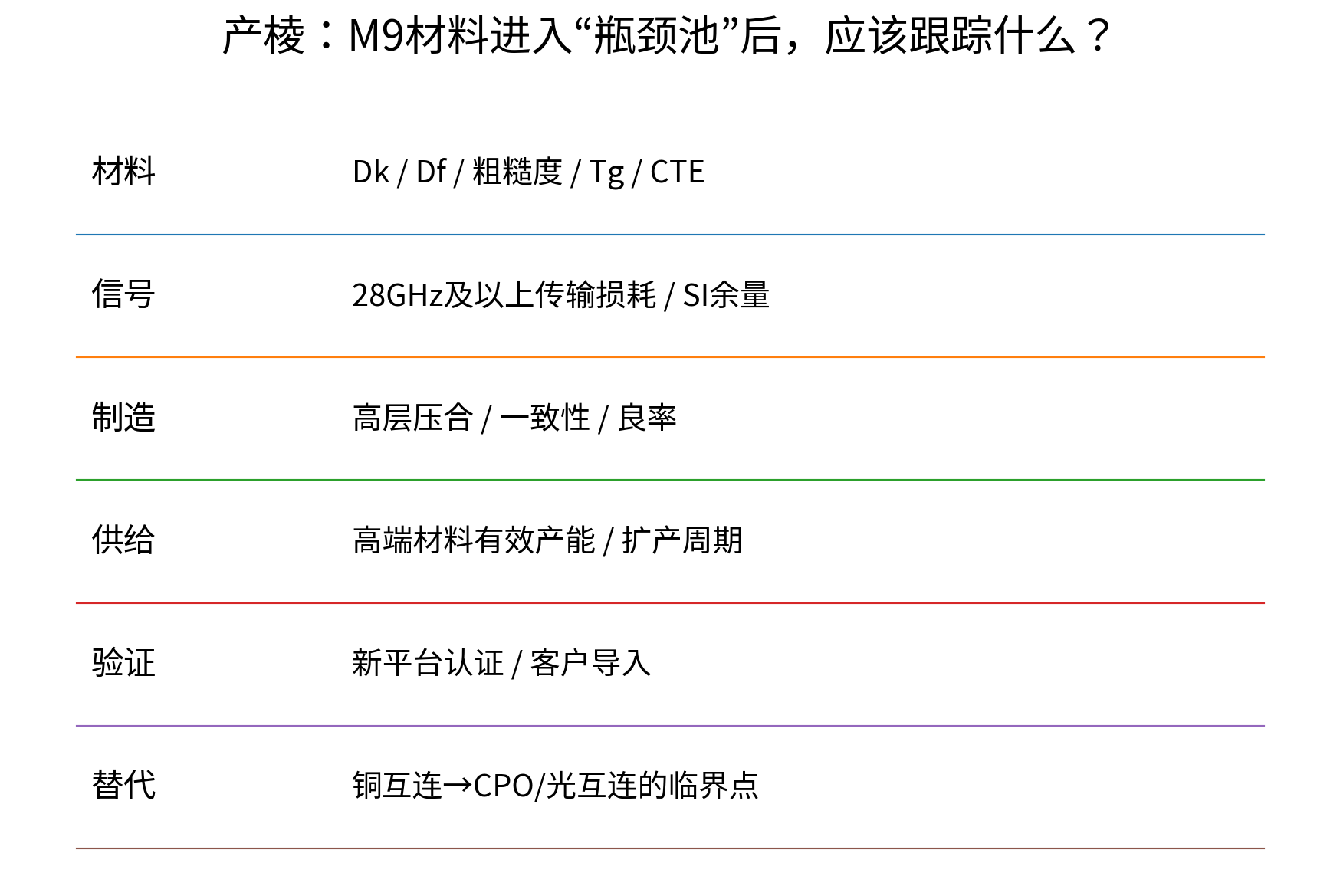

20. 产棱瓶颈池：M9应该跟踪什么？

21. 产棱最终判断

AI服务器正在把PCB从“连接芯片的载体”变成高速通信系统的一部分。当SerDes速率继续提高，PCB材料不再只是成本项，而成为决定通道能否跑通的工程变量。

AI算力增长 → 高速互连升级 → PCB损耗预算收紧 → 低损耗材料升级 → 高端材料认证 → 有效产能成为瓶颈。

最终要跟踪的不是“哪种材料最先进”，而是：下一代AI平台把多少高速链路压力传导给了材料，以及哪些材料供应商真正拥有通过认证并稳定量产的能力。

22. 研究边界与来源

本文将厂商公开参数作为材料性能与产业动作的证据，不将厂商测试条件下的数据直接等同于具体AI服务器整机的实际链路损耗。M9与224Gbps的关联采用Panasonic公开资料表述；NVLink 6系统带宽等架构信息应与NVIDIA官方资料结合使用。

主要资料：Panasonic Industry MEGTRON 8/MEGTRON系列技术资料、MEGTRON 9公开说明、Panasonic 2025—2026年产能投资公告。
