产棱拆解 | 如何理解CPO到底在干什么？

CPO最容易犯的错误就是把一堆名词串起来：

ASIC、SerDes、Driver、PIC、Laser、Optical Engine、ABF、PCB……

看起来完整，但脑子里没有“东西到底怎么走”。

其实你只需要先抓住一个东西：

CPO到底在干什么？

假设：

GPU A 要把一大堆数据发送给 GPU B。

数据本来是“电信号”。

但是：

电在很短距离内很好用，跑很远、跑得很快就越来越困难；光则非常适合长距离高速传输。

所以整个CPO其实就在不断完成：

电 → 光 → 电 一、先完全不要管那些英文

我们只看一条数据怎么走。

假设：

GPU A

要给：

GPU B

发送数据。

路径是：

GPU A

↓

交换芯片

↓

电信号

↓

转换成光

↓

光纤

↓

转换回电

↓

交换芯片

↓

GPU B

这就是最核心的东西。

二、为什么要“电→光”？

你可以把它想象成高速公路。

铜线/PCB

像一条非常好的：

城市道路

短距离很好。

但是如果你要求：

一秒钟通过几百万辆车，而且道路还不能堵。

问题就来了。

而光纤就像：

超大型高速铁路/高速公路。

特别适合长距离、高带宽运输。

所以：

芯片产生数据

↓

先用电跑

↓

尽快变成光

↓

光纤长距离跑

↓

到了目的地再变回电

这就是光通信。

三、传统光模块到底是什么？

这时候就很好理解了。

传统交换机：

也就是说：

交换芯片产生电信号以后，要在PCB上跑一段距离，跑到机箱边上的光模块，才变成光。

这就是传统架构。

四、CPO到底改了什么？

CPO就干了一件特别简单的事情：

别让电跑那么远。

变成：

所以：

传统：

CPO：

这就是CPO。

你把这一点彻底理解了，后面所有东西就都能理解。

五、那么“电芯片”是什么？

现在回到你刚才问我的问题。

交换芯片就是：

数据的总调度中心。

比如：

1000个GPU

同时产生大量数据。

交换芯片负责决定：

这个数据应该送给哪个GPU？

所以：

Switch ASIC = 网络总调度中心 六、那SerDes是什么？

你不用一开始记英文。

把它理解成：

高速电信号接口。

交换芯片里面的数据很多。

它需要把数据高速“挤”出去。

所以：

交换芯片

↓

高速电接口

↓

电信号

这个高速电接口就是SerDes。

你现在只需要知道：

交换芯片越快，SerDes就必须越快。

七、为什么交换芯片越来越快会逼出CPO？

这是整个故事最关键的地方。

假设以前：

100辆车/秒

通过道路。

普通道路够用。

后来：

1000辆车/秒

还可以扩建道路。

后来：

10000辆车/秒

道路开始受不了了。

怎么办？

不是继续把道路无限加宽。

而是：

换运输方式。

所以：

电

↓

换成

光

这就是CPO的根本原因。

八、那“光芯片”到底干什么？

现在我们已经知道：

交换芯片产生电信号。

但光纤不能直接接收普通电信号。

所以必须有一个东西：

把电信号“写”到光里面。

这就是光芯片。

九、光芯片可以简单理解成“光的调制器”

例如：

电信号：

我们希望把这个信息放到光上。

于是：

光就可以沿着光纤跑了。

所以：

电芯片负责产生/处理数据，光芯片负责把数据装进光里。

十、那激光器又是什么？

这个更简单。

你不能凭空让光芯片产生大量稳定的光。

所以需要：

激光器 = 光源

就像：

电路需要电源。

光通信需要：

激光光源。

所以：

十一、所以现在整个发送过程已经非常清楚了

假设GPU A给GPU B发送数据：

你现在就可以理解CPO里面最核心的几个东西了。

十二、那Optical Engine光引擎是什么？

这个名字特别容易把人搞晕。

其实没有那么复杂。

它就是：

把刚才这些光电转换零件组合成一个模块。

例如：

所以：

Optical Engine不是一种神秘的新芯片。

就是：

完成电→光、光→电转换的一组核心器件。

十三、那CPO到底“共封装”了什么？

这时候CPO这个名字就非常容易理解了。

CPO：

Co-Packaged Optics

共封装光学

过去：

交换芯片和光模块：

分开。

CPO：

也就是：

把交换芯片和光引擎放得非常近，甚至共同封装。

十四、这时候你就会发现一个非常重要的东西

CPO真正减少的不是：

光纤距离。

而是：

电信号走的距离。

这个区别非常重要。

传统：

CPO：

所以CPO真正解决的是：

高速电信号长距离传输的问题。

十五、那为什么又突然扯到PCB、CCL、铜箔？

现在就不抽象了。

因为虽然CPO减少了高速电信号的长距离传输：

但交换芯片周围仍然需要PCB和封装基板。

而且：

交换芯片

本身越来越快。

所以剩下的电线路仍然需要：

低损耗

低串扰

高频性能

于是就需要：

高性能CCL

↓

低粗糙度铜箔

↓

低损耗树脂

↓

高性能电子布

所以你前面那篇：

电子布 → 树脂 → 铜箔 → CCL → PCB

其实就是：

CPO的“电”这一半。 十六、而硅光、激光器、光纤是“光”这一半

于是现在可以把CPO拆成两个世界：

电世界

光世界

CPO就是把：

电世界

和

光世界

在非常近的位置接起来。

十七、再理解“接收端”就完整了

前面讲的是：

GPU A → GPU B

发送端：

到了GPU B：

所以完整过程：

电 → 光 → 光纤 → 光 → 电

这就是整个CPO。

十八、现在再看整个CPO产业链

这时候就可以把所有产业链节点放回正确的位置。

接收方向反过来：

十九、这样你就能理解“CPO为什么这么复杂”

因为它实际上是：

一条电路

Switch ASIC → SerDes → Driver → TIA

加上：

一条光路

Laser → 光调制器 → 光纤 → 光探测器

再加上：

一套封装

ASIC + 光引擎 + 基板

再加上：

一套材料

ABF + CCL + 铜箔 + 树脂 + 电子布

再加上：

一套散热

散热器 + 液冷

最后组合成：

CPO交换机 二十、为什么AI会让这个东西越来越重要？

现在再回到最上游。

AI：

模型越来越大

↓

需要越来越多GPU

↓

GPU之间通信越来越多

↓

交换机带宽越来越高

↓

Switch ASIC越来越快

↓

SerDes越来越快

↓

电线路越来越难跑

↓

电→光转换必须提前

↓

CPO

所以：

AI增长 → 网络增长 → 光互连增长

这才是CPO真正的产业逻辑。

二十一、你现在可以把CPO理解成“物流系统”

如果还是觉得抽象，我建议用一个非常简单的类比。

GPU

= 工厂

Switch ASIC

= 物流调度中心

SerDes

= 高速装货系统

PCB

= 城市道路

光调制器

= 把货物装进高速列车

激光器

= 高速列车动力系统

光纤

= 高速铁路

光探测器

= 卸货系统

TIA

= 把货物重新转换成可以处理的形式

CPO

= 把高速铁路的车站直接建在物流调度中心旁边。

过去：

调度中心 → 城市道路 → 很远的车站 → 高铁

现在：

调度中心 → 旁边就是车站 → 高铁

所以：

CPO不是让“高铁”变快。

而是：

让货物更早离开拥堵的城市道路。

这个类比基本就是CPO的本质。

二十二、再回头看你前面研究的PCB

这样就非常容易理解了。

你之前研究：

电子布 → 树脂 → 铜箔 → CCL → PCB → HDI

解决的是：

“电怎么跑得更快？”

而CPO解决的是：

“什么时候不要再让电跑，而改成让光跑？”

所以两者不是互相矛盾。

而是：

电互连不断逼近极限 → 光互连不断前移。

二十三、这也是为什么CPO研究最重要的是“新墙”

你真正应该问的不是：

CPO是不是未来？

而是：

现在到底是哪堵墙挡住了AI网络？

如果现在是：

PCB电损耗

那么：

→ CPO受益。

如果下一步是：

激光器发热

那么：

→ 外置激光器受益。

如果是：

光耦合损耗

那么：

→ 光耦合器、光纤阵列受益。

如果是：

封装散热

那么：

→ 液冷、先进封装受益。

如果是：

光引擎可靠性

那么：

→ 可维护光引擎、封装技术受益。

所以CPO真正应该研究的是：

哪一个物理瓶颈正在把产业利润向下一个节点传导。

最后，把CPO压缩成一句你以后看产业时可以直接用的话

CPO就是把AI交换芯片产生的高速电信号，在尽可能靠近芯片的地方转换成光，让数据通过光纤高速传输，从而绕开越来越难以承受的高速电互连损耗。

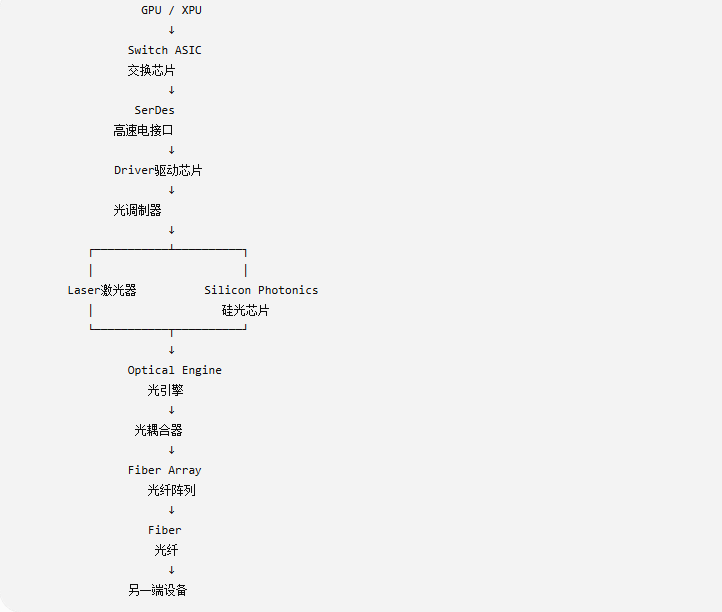

因此完整产业链就是：

AI GPU/XPU

→ Switch ASIC交换芯片

→ SerDes高速电接口

→ Driver驱动芯片

→ 光调制器

→ Laser激光器

→ Silicon Photonics硅光芯片

→ Optical Engine光引擎

→ 先进封装

→ ABF/封装基板

→ 高速PCB/CCL

→ Fiber光纤

→ 下一台交换机

→ GPU/XPU

这时候再去看任何一家CPO公司，你就不会只看到“它是做光模块的”，而是能马上判断：

它究竟站在“电→光→光纤→电”这条链的哪一个位置，解决的是哪一个物理瓶颈。

接收端同样需要硅光芯片（Silicon Photonics / PIC，硅光子集成电路），但要注意：接收端的“硅光芯片”承担的功能和发送端不完全一样。

可以把整个 CPO 看成一个完整的：

电 → 光 → 光纤 → 光 → 电

发送端 TX

Switch ASIC（交换芯片）

↓

SerDes（高速串行接口）

↓

Driver（驱动芯片）

↓

硅光芯片 PIC

1. 光调制器
2. 光波导
3. 光耦合器
4. ↓
5. Laser（激光器）提供光源
6. ↓
7. 光纤

这里硅光芯片的核心任务是：

把电信号“刻”到光上。

接收端 RX

光纤

↓

硅光芯片 PIC

1. 光波导
2. 光耦合
3. 光分波
4. ↓
5. Photodetector（光探测器 / PD）
6. ↓
7. TIA（跨阻放大器）
8. ↓
9. SerDes
10. ↓
11. Switch ASIC

接收端硅光芯片的核心任务则是：

把光信号接进来，并把光正确地送到探测器。

所以严格来说：

发送端和接收端都可能使用硅光 PIC，但内部功能不同。

你可以这样理解

假设 GPU A 要给 GPU B 发数据：

GPU A → Switch A → CPO TX → 光纤 → CPO RX → Switch B → GPU B

其中：

所以你前面问的那个问题其实非常关键：

CPO不是只有“发送端一个硅光芯片”。完整的光链路两端都存在光电转换，因此接收侧同样存在光芯片/PIC，只是具体架构可以不同。
