产棱拆解｜Optical I/O深度拆解：GPU封装里究竟如何塞进光？

从 GPU封装内部往外看：HBM、Compute Die、I/O Die、硅光PIC、Laser、ABF、先进封装到底怎么拼成一个系统。

一、核心结论：Optical I/O真正改变的是“GPU的边界”

前面几篇我们一直在追踪一个方向：

传统光模块

→ CPO

→ NPO

→ Optical I/O

表面上看，是光学器件不断靠近计算芯片。

但从GPU内部看，真正发生的事情其实是：

GPU原本只有“电I/O”，未来可能同时拥有“电I/O + 光I/O”。

也就是说，未来一颗AI加速器不一定只是：

Compute Die + HBM

而可能逐渐演化成：

**Compute Die

1. HBM
2. I/O Die
3. Optical I/O
4. PIC
5. Laser
6. Advanced Packaging**

最终形成一个高度集成的：

计算 + 存储 + 电互连 + 光互连系统。

这才是Optical I/O真正值得研究的地方。

二、先从一颗今天的AI GPU开始

先不要急着加入光。

今天典型的高性能AI加速器，可以粗略理解成：

Compute Die负责：

计算。

HBM负责：

提供巨大的本地内存带宽。

Substrate负责：

把芯片与PCB连接起来。

PCB负责：

把整个系统连接出去。

这是今天高性能AI芯片的基本逻辑。

三、但这里存在一个非常重要的问题

GPU内部计算越来越快。

HBM带宽越来越高。

但是GPU的数据最终还是要：

走出芯片。

例如：

GPU A

需要把数据发送给：

GPU B

或者发送给：

Switch

或者连接：

CPU / Storage / Network

这时候数据必须从：

Compute Die

走到：

Package

再走到：

PCB

再走到：

Network

于是：

GPU内部计算速度和外部I/O能力之间开始出现矛盾。

这就是Optical I/O真正要解决的问题。

四、为什么不能简单地继续增加电I/O？

因为电互连并不是无限扩展的。

你可以不断增加：

1. SerDes速率
2. Lane数量
3. PCB层数
4. 铜线数量
5. Retimer
6. Connector

但是最终都会遇到：

功耗

面积

信号完整性

距离

散热

的问题。

特别是：

单lane速度越来越高以后，电信号能够可靠传播的距离越来越短。

所以产业面对的不是：

“电能不能做到？”

而是：

“继续用电做高速I/O，成本和功耗是否还值得？”

五、于是GPU内部出现了一个新的角色：I/O Die

I/O Die：

Input / Output Die

输入输出芯片

它可以理解成：

计算芯片和外部世界之间的交通枢纽。

于是系统可能变成：

这样就出现了一个非常重要的架构思想：

Compute Die负责算，I/O Die负责连接。

六、为什么I/O Die特别适合成为“光的入口”？

因为：

Compute Die

最重要的是：

算力密度。

而：

I/O Die

最重要的是：

数据进出。

所以如果未来需要加入：

Optical I/O

把光学功能放在I/O Die附近，逻辑上就非常自然。

于是：

这样就把：

计算

和：

通信

进行了分层。

七、但这里马上产生一个问题

Optical I/O究竟是一颗独立芯片，还是直接做进GPU？

现实中不能简单二选一。

未来可能存在多种架构：

架构A：独立Optical Engine

GPU封装旁边：

Optical Engine

通过极短电连接连接GPU。

架构B：Optical I/O Die

把部分光电功能集成到：

I/O Die

附近。

架构C：Photonic Chiplet

把：

PIC

做成一个独立Chiplet。

再与：

Compute Die

通过先进封装连接。

架构D：更深度的光电共封装

未来甚至可能：

Compute + HBM + I/O + Photonics

高度集成。

所以不要把Optical I/O理解成一个固定产品。

它更像是一条：

光学不断向封装内部渗透的技术路线。

八、现在把HBM放进来

前面研究HBM的时候，我们看到一个非常重要的事实：

HBM不是简单的“高容量内存”。

它真正的价值是：

通过极短距离和极宽接口，为AI计算芯片提供巨大的内存带宽。

为什么HBM要贴近GPU？

因为：

GPU ↔ HBM

如果距离太远：

1. 功耗增加
2. 带宽受限
3. 信号完整性恶化

所以：

HBM

被放到：

GPU封装内部。

九、现在出现一个非常有意思的对称关系

GPU内部有：

Memory Wall

于是：

HBM

被不断拉近GPU。

GPU外部有：

Communication Wall

于是：

Optical I/O

也开始不断拉近GPU。

所以未来GPU封装实际上出现两个方向的“靠近”：

上面：

HBM

解决：

数据怎么快速进入计算核心。

下面：

Optical I/O

解决：

数据怎么快速离开计算核心。

这就是下一代AI封装非常重要的两个I/O方向。

十、所以HBM和Optical I/O其实解决的是两个不同问题

HBM

解决：

Memory Bandwidth

内存带宽。

Optical I/O

解决：

Communication Bandwidth

通信带宽。

因此未来AI芯片可能同时需要：

更宽的Memory I/O + 更强的Optical I/O。

这两个方向会共同推动先进封装。

十一、这时候ABF终于真正进入整个系统

前面我们单独研究过：

ABF

现在把它放进GPU系统。

大致可以理解：

ABF：

Ajinomoto Build-up Film

味之素增层膜

是高端封装基板中的关键材料体系。

它承担大量：

1. 高密度布线
2. 电气绝缘
3. 微细线路构建
4. 芯片与PCB之间的连接

所以当：

Compute Die

HBM

I/O Die

Optical I/O

越来越多地进入一个封装时：

封装基板的布线密度和电性能压力也会同步增加。

十二、为什么光进入封装以后，ABF不会消失？

因为：

光解决的是高速通信的一部分问题，不是所有电连接问题。

封装里面仍然需要大量：

1. 电源
2. 控制
3. 管理
4. 低速信号
5. 中速信号
6. 芯片间连接

所以：

ABF

仍然承担大量电连接任务。

真正发生变化的是：

哪些信号继续走电，哪些信号开始走光。

十三、于是未来封装可能出现一个非常重要的分工

可以粗略理解：

芯片内部

Electrical

芯片之间的超短距离

Electrical

封装边缘

Electrical + Optical

封装之外

越来越多：

Optical

于是：

电负责非常短的距离，光负责越来越长的高速距离。

十四、但Optical I/O真正困难的地方在这里

现在我们假设：

PIC

已经做出来了。

Laser

也做好了。

问题来了：

怎么把它们放进GPU封装？

这不是简单地把一颗芯片放上去。

因为光学连接有一个特殊要求：

位置必须非常精准。

十五、为什么光学对位置特别敏感？

电子信号：

只要线路连接正确，一定范围内的几何误差通常可以容忍。

光信号：

Fiber

和：

Waveguide

之间必须实现高精度耦合。

如果位置发生偏移：

Coupling Loss

就会上升。

因此Optical I/O会产生一个传统电子封装没有那么强烈的问题：

光学对准。

十六、于是出现Fiber Array

Fiber Array：

光纤阵列

它不是一根光纤。

而是：

把大量光纤按照非常精确的几何位置排列起来。

例如：

每一根对应一个光通道。

然后需要把：

Fiber Array

准确地连接到：

PIC

上。

所以：

PIC制造

和：

Fiber Coupling / Packaging

实际上是两个不同的技术难题。

十七、这就是Optical I/O和传统芯片封装最大的不同之一

传统芯片封装主要处理：

Electrical Connection

而Optical I/O需要同时处理：

Electrical Connection

Optical Connection

Thermal Management

Mechanical Alignment

所以它实际上是：

四维封装问题。

十八、现在把Laser放进来

Laser是整个系统中最特殊的器件之一。

因为：

PIC

可以用成熟半导体工艺大规模制造。

但是：

Laser

涉及III-V材料体系。

例如：

InP（磷化铟）

GaAs（砷化镓）

所以：

硅光和激光器天然存在材料体系差异。

十九、为什么不能简单把Laser做进硅里？

因为硅本身并不适合直接成为高性能激光光源。

所以产业需要解决：

Silicon

和：

III-V

之间的结合。

这就产生：

Hybrid Integration

Heterogeneous Integration

等技术路线。

简单理解：

把不同材料体系的优势组合起来。

二十、因此未来Optical I/O的真正结构可能是“异质集成”

例如：

这就是：

III-V光源 + Silicon Photonics

共同工作。

二十一、为什么Laser可能继续外置？

因为现在又回到我们之前发现的那个矛盾：

GPU非常热。

Laser非常怕热。

于是：

GPU

PIC

可以靠近。

但是：

Laser

不一定必须和它们全部共封装。

因此未来可能形成：

Remote Laser

或者：

External Laser Source

架构。

这意味着：

光源和光处理可以空间分离。

二十二、这实际上非常像电源架构

你可以把它理解成：

GPU封装内部：

PIC

负责：

处理光。

远处：

Laser

负责：

提供光。

两者通过光连接。

这样就可以把最怕热的器件从最热区域拿出去。

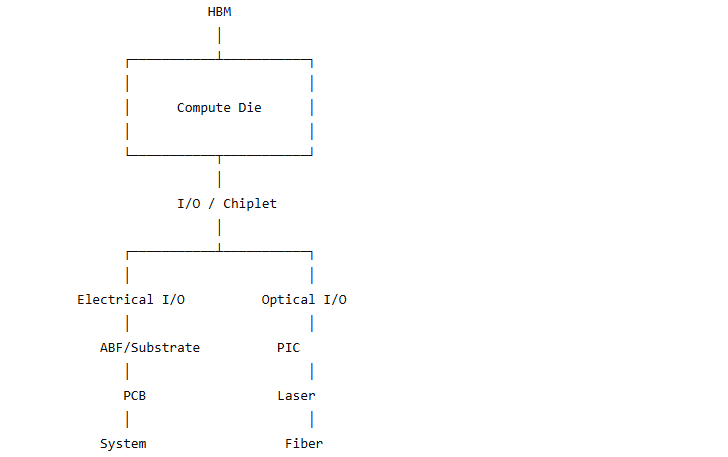

二十三、现在把所有东西放在一张图里

一颗未来AI加速器可以粗略理解成：

注意：

这不是某一家厂商已经固定采用的标准产品结构，而是为了理解产业关系建立的功能架构图。

实际产品会根据架构，把PIC、Laser、I/O Die、Driver、TIA等放在不同位置。

二十四、现在可以真正理解Chiplet为什么重要

Chiplet：

芯粒

的核心意义之一，就是：

不再要求所有功能都由一颗巨型单芯片完成。

于是可以拆成：

Compute Chiplet

I/O Chiplet

Memory Interface

Optical Chiplet

等等。

然后利用先进封装把它们重新组合。

这意味着：

未来“芯片”的概念本身正在发生变化。

一块封装可能就是一个完整计算系统。

二十五、这对GPU设计意味着什么？

过去：

GPU = 一颗巨大芯片。

未来：

GPU系统 = 一个封装里的多个功能Chiplet。

例如：

Compute

↓

HBM

↓

I/O

↓

Optical I/O

↓

Network

全部在一个高度集成的系统里。

所以：

先进封装的重要性越来越接近芯片设计本身。

二十六、这也是为什么CoWoS等先进封装技术如此重要

以2.5D/3D先进封装体系为例，核心思想都是：

让不同芯片在物理空间上越来越近。

传统：

芯片 → PCB → 芯片

现在：

芯片 → Interposer / Substrate → 芯片

进一步：

芯片 → 3D堆叠

再进一步：

Compute + HBM + I/O + Photonics

高度集成。

所以：

Optical I/O不是独立于先进封装之外的一项技术，它本质上是先进封装继续向光域扩展。

二十七、但是光进入封装后，热问题会更加严重

这是不能绕开的。

一个AI加速器封装里面可能同时有：

Compute Die

HBM

I/O Die

PIC

Laser

这些器件对温度的要求完全不同。

特别是：

Compute Die

希望：

强力散热。

Laser

希望：

相对稳定、低温。

所以一个封装内部可能出现：

不同器件对温度的需求冲突。

二十八、因此未来先进封装不只是“把芯片放得更近”

真正的先进封装已经变成：

电

光

热

机械

四个维度共同优化。

这也是为什么：

未来封装工程师的价值会越来越高。

因为简单的“芯片连接”已经不够。

需要解决：

信号完整性

电源完整性

光学耦合

热管理

机械应力

可靠性

二十九、甚至HBM也会影响Optical I/O

这点很容易被忽略。

HBM越来越多以后：

封装面积

越来越紧张。

于是：

HBM

和：

Optical I/O

会争夺封装边缘和布线资源。

因此未来封装布局会变成一个真正的空间优化问题：

HBM放哪里？

Compute Die放哪里？

I/O Die放哪里？

Optical I/O放哪里？

Fiber从哪里出来？

热从哪里出去？

三十、这意味着未来GPU封装会出现“光学边缘”

这是一个非常值得理解的概念。

因为光纤不可能从芯片中心穿进去。

因此：

Optical I/O

很可能需要位于：

封装边缘。

于是：

这就产生一个新的工程问题：

如何让封装边缘的光I/O，在不影响内部计算和HBM布局的情况下，提供足够高的带宽密度？

三十一、这就是“光学I/O密度”

未来非常重要的指标之一，不只是：

Gbps

而是：

每毫米封装边缘能够提供多少光带宽。

因为封装边缘空间有限。

如果：

1 mm边缘

只能放很少光通道：

就无法满足未来GPU的通信需求。

因此未来可能同时追求：

Bandwidth density

Power efficiency

Coupling efficiency

Packaging density

三十二、最终可能出现一个新的封装瓶颈

前面：

电互连

是瓶颈。

CPO：

热和耦合

变成瓶颈。

Optical I/O：

可能进一步出现：

封装边缘光I/O密度

成为瓶颈。

也就是说：

光不是没有限制。

只是：

瓶颈从“铜线怎么跑”转移到了“光怎么进入封装”。

三十三、把整条产业传导重新串起来

现在终于可以把你前面研究的所有东西连接起来：

这条链已经不是单纯的“光通信产业链”。

而是：

AI算力产业链 → 网络产业链 → 光通信产业链 → 半导体产业链 → 先进封装产业链

全部开始融合。

三十四、所以未来最值得研究的不是“CPO市场有多大”

而是一个更底层的问题：

AI系统每增加1单位计算能力，需要增加多少通信带宽？

然后继续问：

这些通信带宽里面，有多少仍然可以用电完成？

再问：

什么时候必须转向光？

最后：

光转换的位置应该放在哪里？

于是得到：

Pluggable

↓

CPO

↓

NPO

↓

Optical I/O

这就不是预测某个产品，而是在追踪：

物理约束如何推动架构迁移。

三十五、产棱真正应该建立的不是“CPO产业链”

而是一张：

AI算力互连瓶颈迁移图

核心节点可以这样理解：

算力

↓

内存带宽

↓

芯片I/O

↓

封装内互连

↓

封装外互连

↓

机架内互连

↓

机架间互连

↓

数据中心网络

每一层都有：

电

和

光

之间的边界。

而这个边界正在向计算核心移动。

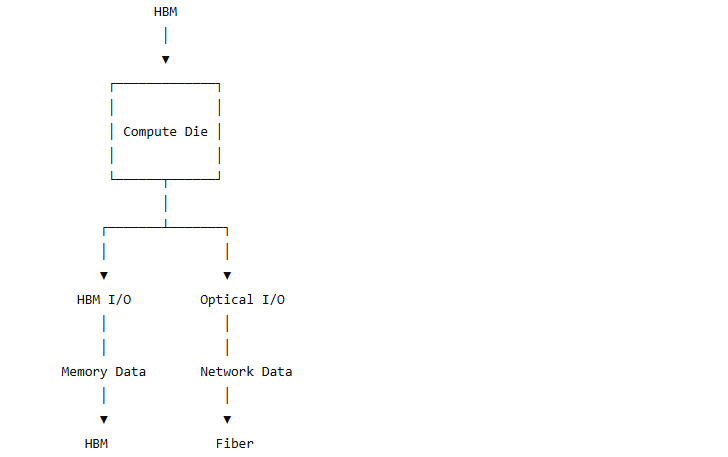

三十六、HBM与Optical I/O最终形成两个“数据高速公路”

未来一颗AI加速器可以想象成：

左边：

HBM

解决：

计算核心的数据供应。

右边：

Optical I/O

解决：

计算核心的数据输出。

因此：

HBM和Optical I/O实际上是AI加速器未来两个非常重要的“数据高速公路”。

三十七、这会重新定义先进封装的价值

过去先进封装主要解决：

芯片之间怎么连接。

未来则要同时解决：

芯片怎么连接

HBM怎么连接

光怎么连接

热怎么散

电源怎么供

因此未来高端AI封装可能成为：

AI算力系统的核心基础设施，而不是简单的芯片后道工艺。

三十八、最终判断：Optical I/O真正改变的是“计算机的物理边界”

过去我们可以很明确地说：

芯片

在这里。

光模块

在外面。

网络

在更外面。

但是Optical I/O出现以后：

芯片

和

网络

的边界开始模糊。

未来一个AI加速器可能天然拥有：

Compute

Memory

Electrical I/O

Optical I/O

甚至：

Network Function

这意味着：

未来高性能AI芯片可能越来越像一个完整的“计算节点”，而不是单纯的一颗计算芯片。

三十九、从产棱视角，真正需要继续追踪的变量

如果把这一方向纳入产业跟踪，核心不是每天追踪“CPO新闻”，而应该跟踪以下变量：

最终要回答的不是：

“Optical I/O会不会成为下一个热点？”

而是：

“在AI算力继续增长的情况下，哪一层物理互连首先无法继续扩展？”

如果答案从：

PCB

迁移到：

封装

再迁移到：

Optical I/O

那么真正的产业机会就会随着这堵“墙”的移动而不断迁移。

四十、最终把整个AI加速器系统看成一个整体

现在我们终于可以把此前拆开的几个专题真正拼起来：

GPU / XPU

负责：

计算

HBM

负责：

内存带宽

I/O Die / Chiplet

负责：

数据进出

PIC

负责：

光信号处理

Laser

负责：

光源

Driver / TIA

负责：

光电转换接口

Advanced Packaging

负责：

把这些东西放在一起，并保证它们能工作

ABF / Substrate

负责：

高密度电连接

CPO / NPO / Optical I/O

负责：

把光逐步推进到计算核心

Fiber

负责：

把数据从一个计算节点送到另一个计算节点

最终形成：

Compute + HBM + Electrical I/O + Optical I/O + Advanced Packaging + Network

这才是下一代AI加速器真正完整的物理系统。

而CPO只是这个巨大变化中的一个阶段。

四十一、最终的产业逻辑

把所有东西压缩成一句话：

AI算力越强，数据交换越多；数据交换越多，高速电互连越难；高速电互连越难，光电转换就越靠近计算核心；光越靠近计算核心，先进封装、Laser、PIC、光耦合和散热的重要性就越高。

因此：

AI算力增长

↓

HBM增长

↓

通信增长

↓

SerDes升级

↓

电互连撞墙

↓

CPO

↓

NPO

↓

Optical I/O

↓

光进入GPU封装

↓

Photonic Chiplet

↓

计算与光互连逐渐融合

这条链条，才是研究未来AI基础设施最值得建立的底层坐标系。

结语：下一堵墙在哪里？

到这里，我们已经从：

PCB / CCL

一路拆到了：

GPU封装 → HBM → Chiplet → PIC → Laser → Optical I/O。

下一步就不能继续简单往器件层拆了。

真正值得追问的是：

如果光已经进入GPU封装，那么GPU内部还需要电互连吗？

答案当然是需要。

但接下来真正有意思的问题是：

哪些距离必须继续用电？哪些距离可以直接用光？

以及更进一步：

如果未来GPU、HBM、I/O Die、PIC甚至光源全部进入同一个先进封装，整个封装的“下一堵墙”究竟是功耗、散热、带宽、光耦合，还是制造良率？
