产棱拆解｜玻璃基板：AI大芯片时代，封装基板为何正在走向玻璃？

从ABF、Build-up到Glass Core、TGV，拆解下一代AI封装底座的物理逻辑

如果把一颗AI GPU比作一座高度复杂的城市，那么晶体管是城市里的建筑，芯片封装是城市的交通系统，而封装基板，则更像连接城市与外部世界的“超级交通枢纽”。

过去几十年，芯片性能不断提高，封装基板也不断变得更复杂。

但进入AI加速器、Chiplet（小芯粒）和HBM（高带宽存储器）时代之后，一个过去并不那么突出的问题开始变得越来越重要：

封装正在变得越来越大，而基板必须在越来越大的面积上承载越来越密集的连接。

这会逐渐把传统有机封装基板推向一个非常关键的物理问题：

如果封装继续变大、芯片继续增加、I/O继续增加，传统有机材料还能不能继续稳定地承载这么大的高密度封装？

这正是Glass Core（玻璃核心基板）重新受到产业关注的根本原因。

需要首先澄清一个非常容易产生误解的概念：

玻璃基板并不是“ABF基板的下一代产品”，玻璃也不是简单地替代ABF。

ABF（Ajinomoto Build-up Film，味之素积层膜）本质上是一种封装基板中的绝缘介电材料，主要用于形成多层高密度线路。

Glass Core（玻璃核心层）则是封装基板的核心承载材料。

因此，未来真正可能出现的结构不是：

ABF → 玻璃，二选一。

而更可能是：

Glass Core + Build-up（积层线路）+ ABF或其他介电材料

也就是说，玻璃可能首先改变的是封装基板的“骨架”，而不是直接取代ABF这种“线路层之间的绝缘材料”。

这一点，是理解整个玻璃基板产业逻辑的第一把钥匙。

一、核心结论：玻璃真正要解决的不是ABF，而是“大封装”的物理极限

过去芯片封装的问题主要是：

芯片越来越小、线路越来越细。

但AI时代出现了一个新的变化：

芯片系统本身开始越来越大。

原因非常简单。

一颗现代AI加速器已经不再只是“一块GPU”。

它可能包含：

1. GPU / ASIC（专用集成电路）
2. HBM（高带宽存储器）
3. Chiplet（小芯粒）
4. I/O Die（输入输出芯粒）
5. Cache（高速缓存）
6. 高速SerDes（高速串行通信接口）
7. 电源管理结构

这些不同芯片需要在一个封装内部高速互联。

因此，先进封装正在出现一个非常明显的趋势：

芯片内部越来越复杂，封装尺寸越来越大，封装内部连接越来越密集。

Intel已经公开将Glass Core Substrate（玻璃核心基板）作为下一代先进封装平台之一，并明确指出玻璃材料在平整度、机械稳定性、热稳定性以及高密度互连方面具有潜在优势。

日本电气硝子（NEG）也已经开发出515×510mm的大尺寸玻璃核心基板，并进一步开发了带TGV（玻璃通孔）的同尺寸样品。

2026年，Intel又与蓝思科技（Lens Technology）宣布合作探索面向AI和数据中心的玻璃基板封装方案，合作重点包括更高的互连密度和未来计算平台的封装需求。

所以，玻璃基板并不是一个孤立的新材料故事。

它背后真正对应的是：

AI算力规模不断扩大之后，封装系统正在进入“大尺寸、高密度、高速互连”的新阶段。

二、先把“封装基板”到底是什么讲清楚

很多人第一次接触Glass Core，会直接把它理解成：

“芯片下面的一块玻璃。”

实际上远没有这么简单。

要理解玻璃基板，首先必须理解Package（封装）和Package Substrate（封装基板）。

1. 芯片为什么不能直接插在PCB上？

PCB（Printed Circuit Board，印刷电路板）是我们熟悉的电脑主板。

但是芯片本身的连接点非常密集。

例如，一个大型AI芯片可能拥有大量I/O（Input/Output，输入输出连接）。

这些连接点的间距可能非常小。

而PCB上的线路和焊盘尺寸要大得多。

于是就出现了一个巨大的“尺度不匹配”。

可以简单理解成：

芯片端：城市里的密集高层道路

PCB端：城市外面的高速公路

两者不能直接连接。

中间必须存在一个“交通枢纽”。

这个交通枢纽就是：

Package Substrate（封装基板）。

它的作用就是：

把芯片非常密集的连接，逐步转换成PCB可以承载的连接。

因此，封装基板本质上是一个：

“尺度转换器 + 电气连接器 + 机械承载结构”。

三、封装基板到底由什么组成？

可以把传统高性能封装基板简化成下面这个结构：

这里最重要的是：

Core（核心层）和Build-up（积层线路）不是同一个东西。

Core更像建筑物的“钢筋骨架”。

Build-up则像建筑物不断向上增加的楼层和走廊。

ABF主要参与的是后者。

四、ABF到底是什么？

ABF全称：

Ajinomoto Build-up Film（味之素积层膜）

它是一种高性能封装基板使用的绝缘材料。

这一点非常重要。

ABF不是一整块“基板”。

它更准确的定位是：

用于封装基板多层线路之间绝缘和积层形成的关键材料。

日本味之素官方资料显示，ABF被用于高性能CPU复杂封装基板的层间绝缘，并通过积层工艺形成高密度线路。

可以把它理解成：

ABF的作用就是：

让不同层的铜线路既能够形成复杂的三维网络，又不会互相短路。

五、为什么ABF如此重要？

因为现代芯片需要把大量信号从芯片传出去。

而且这些信号不能全部放在同一个平面。

如果全部铺在一个平面上：

面积很快就不够了。

所以必须进行“立体布线”。

这就是Build-up（积层）的核心思想。

可以想象一座城市：

第一层道路不够。

怎么办？

增加第二层、第三层、第四层……

最终形成一个多层立体交通网络。

封装基板也是如此。

ABF承担的就是：

让封装基板能够不断增加线路层，并在每一层之间实现精细互连。

所以，ABF本身是一个非常重要的产业环节。

而且随着芯片I/O数量增加，ABF需要不断提高：

1. 绝缘性能
2. 热稳定性
3. 机械稳定性
4. 激光加工能力
5. 铜线路形成能力
6. 更细线路适配能力

味之素官方资料也明确指出，ABF的演进一直与CPU性能和线路集成度提高同步。

六、那么为什么还需要Glass Core？

问题终于来了。

如果ABF一直升级不就可以了吗？

答案是：

ABF能够解决“线路层”的问题，但无法从根本上解决“核心承载层”的尺寸稳定性问题。

这就是Glass Core出现的原因。

七、传统有机核心层的问题到底在哪里？

传统封装基板大量使用有机材料。

所谓Organic Core（有机核心层），可以简单理解为：

以树脂等有机材料为基础的封装基板核心承载结构。

有机材料有很多优势：

1. 成本相对成熟
2. 工艺成熟
3. 易加工
4. 产业链成熟
5. 大规模生产经验丰富

所以它不是一种“不好的材料”。

恰恰相反：

它是过去几十年先进封装能够快速发展的重要基础。

问题在于：

AI时代的封装正在把它推向新的物理边界。

八、真正关键的物理变量：CTE

CTE是理解玻璃基板最重要的概念之一。

CTE：

Coefficient of Thermal Expansion（热膨胀系数）

简单说：

材料温度升高以后，会膨胀多少。

可以用一个最简单的公式表示：

ΔL = α × L × ΔT

其中：

1. ΔL：长度变化
2. α：热膨胀系数
3. L：原始长度
4. ΔT：温度变化

看起来很简单。

但对于一块大型封装基板来说，这个问题非常重要。

因为封装在制造过程中会经历：

1. 加热
2. 冷却
3. 回流焊
4. 固化
5. 电镀
6. 热循环
7. 芯片工作发热

温度一直在变化。

九、为什么热膨胀会造成大问题？

假设芯片、基板、铜线路、PCB的热膨胀系数都不一样。

那么升温以后：

它们想膨胀的程度不同。

但是它们又被固定在一起。

于是：

谁都不能自由膨胀。

结果就会产生机械应力。

如果这种应力足够大，就可能造成：

1. 翘曲
2. 开裂
3. 焊点失效
4. 线路断裂
5. 芯片连接问题
6. 长期可靠性下降

十、这就引出了第二个关键概念：Warpage

Warpage：

封装翘曲。

简单来说就是：

一块本来应该平的封装基板，经过加热、冷却、制造之后发生弯曲。

可以想象一张塑料卡片：

对于普通电子产品，这可能只是一个机械问题。

但对于先进AI封装来说，它可能直接影响：

几十万甚至更多微小连接点能不能准确对准。

所以：

封装越大，翘曲控制越困难。

这就是一个非常重要的物理关系：

封装面积越大 → 热应力累计越明显 → 翘曲控制越困难。

十一、为什么AI把这个问题突然放大？

因为AI芯片正在发生三个变化。

第一：芯片越来越大

大型GPU、AI ASIC本身面积越来越大。

第二：Chiplet越来越多

Chiplet：

小芯粒。

过去可以做成“一颗巨大芯片”。

但芯片越大，制造难度和成本越高。

于是产业开始把大型系统拆成多个小芯片：

然后把它们放到一个封装里面。

第三：HBM数量增加

HBM：

High Bandwidth Memory（高带宽存储器）

AI GPU旁边需要大量HBM。

于是封装从：

一个芯片

变成：

GPU + 多组HBM + I/O + Chiplet + 其他功能模块

整个封装自然越来越大。

日本电气硝子也明确指出，生成式AI和数据中心需求增长推动Chiplet应用，而多个芯片集成到一个封装中会要求更大的基板。

十二、所以真正的产业链逻辑是这样的

所以：

玻璃基板不是凭空出现的。

它是AI封装不断变大的结果。

十三、Glass Core到底是什么？

Glass Core：

Glass Core Substrate（玻璃核心基板）

最简单的理解：

把传统封装基板中承担核心机械支撑功能的有机材料，换成玻璃。

注意：

这里说的是核心层。

不是整块封装全部变成玻璃。

更准确地说：

因此未来的玻璃基板完全可能与ABF共存。

这也是为什么：

Glass Core与ABF并不是简单的替代关系。

十四、玻璃为什么可能比有机材料更适合大型封装？

这里主要看四个特性。

1. 更好的平整度

玻璃天然具有非常好的表面平整性。

这意味着：

当封装尺寸变得很大时，基板仍然更容易保持平整。

对于高密度线路来说，这一点非常重要。

2. 更好的尺寸稳定性

玻璃属于无机材料。

相比很多有机材料，它在温度和湿度变化环境下的尺寸变化可以更容易控制。

日本电气硝子公开资料也将玻璃核心基板的平坦性、平滑性、刚性以及高温高湿条件下的尺寸稳定性列为主要优势。

3. 更高的刚性

Rigidity：

刚性。

简单说：

不容易弯。

这对于大尺寸封装非常重要。

因为封装越大，“一块板子保持平”的难度越高。

4. 可以支持更大的基板尺寸

这点非常关键。

如果一块基板可以做得更大，那么同一张大Panel（面板）上就可以同时制造更多封装。

这意味着：

单片制造效率可能提高。

日本电气硝子目前已经公开展示515×510mm尺寸的玻璃核心基板，并提供TGV加工样品。

这里的意义不只是“尺寸大”。

而是：

玻璃开始从实验室材料向大尺寸工程材料迈进。

十五、但玻璃并不是“完美材料”

这是理解这个产业最重要的第二把钥匙。

如果玻璃这么好，为什么过去没有直接用？

因为：

玻璃解决了一批问题，同时又制造了一批全新的问题。

其中最重要的，就是：

TGV。

十六、玻璃最大的工程问题：怎么让电流穿过玻璃？

玻璃本身是不导电的。

但封装基板需要把上面的线路连接到下面。

怎么办？

必须在玻璃里面制造垂直方向的导电通道。

这就是：

TGV（Through Glass Via，玻璃通孔）。

可以把TGV想象成：

在一栋高楼里面打通上下楼层的垂直电梯。

十七、TGV到底长什么样？

简单理解：

中间这些垂直通道就是TGV。

它们需要经过：

1. 打孔
2. 孔壁处理
3. 金属化
4. 铜填充或形成导电结构
5. 与上下线路连接

因此：

玻璃基板真正困难的地方，不是“做一块玻璃”。

而是：

如何在大尺寸玻璃上，高速度、高精度、高良率地制造数以万计甚至更多的微小TGV。

十八、TGV怎么制造？

目前主要可以看到两类路线。

路线一：CO₂ Laser（CO₂激光）

直接利用激光在玻璃上加工孔。

优点：

1. 工艺路径相对直接
2. 加工速度有优势
3. 可以减少部分湿法工艺
4. 有望利用部分成熟激光设备体系

日本电气硝子已经公开开发CO₂激光加工玻璃核心基板，并将其作为大型TGV方案之一。

路线二：Laser Modification + Etching

即：

激光改质 + 化学蚀刻。

基本思路是：

第一步：

用激光改变玻璃局部区域的材料性质。

第二步：

再利用化学蚀刻，把被改质区域去掉。

可以理解成：

这种方法可以支持更小孔径和更窄间距的TGV。

日本电气硝子已经公开提供两种路线的大尺寸TGV样品，包括515×510mm尺寸。

十九、TGV真正困难的地方是什么？

不是“能不能打孔”。

而是：

能不能稳定、批量、低成本地打出数百万个质量一致的孔。

这里会出现一个半导体制造中非常重要的词：

Yield（良率）。

良率就是：

生产100个产品，最终有多少个是合格品。

假设：

100个产品中99个合格：

良率99%。

看起来非常高。

但如果一个产品内部有大量关键连接点，每个连接都存在微小失效概率，那么整体系统良率会快速下降。

这就是为什么：

TGV不是实验室能做出来就结束了。

真正的产业门槛是：

大面积 + 高密度 + 高一致性 + 高良率 + 长期可靠性。

二十、TGV还有一个重要参数：Aspect Ratio

Aspect Ratio：

深宽比。

例如：

玻璃厚度500μm。

通孔直径50μm。

那么深宽比大约就是：

10:1。

简单来说：

孔越深、直径越小，制造难度越高。

因为你不仅要把孔打进去。

还需要保证：

1. 孔壁质量
2. 孔形一致性
3. 金属覆盖
4. 铜填充
5. 热应力
6. 长期可靠性

全部合格。

所以：

TGV尺寸并不是越小越好。

真正重要的是：

在满足封装需求的情况下，找到成本、密度、良率和可靠性的平衡点。

二十一、TGV之后，还有一个问题：怎么把它变成真正的导线？

玻璃本身不导电。

打孔只是第一步。

接下来还要：

Metallization（金属化）

也就是：

在孔壁或者孔内部形成导电金属结构。

最重要的材料之一就是：

Copper（铜）。

因为铜具有良好的导电性能，而且封装线路长期以来已经形成成熟的铜互连体系。

因此可以简单理解：

这一步又产生新的工程问题：

铜能不能均匀地进入非常深、非常窄的TGV？

这就是Copper Fill（铜填充）。

二十二、为什么铜填充是一个重要瓶颈？

因为如果铜填充不完整，就可能产生：

1. 空洞
2. 电阻增加
3. 局部发热
4. 连接失效
5. 长期可靠性问题

而且随着TGV越来越细：

铜越难进入孔内部。

所以玻璃基板产业真正的工艺链不是：

玻璃 → 打孔 → 完成。

而是：

玻璃材料 → 激光加工 → TGV形成 → 孔壁处理 → 金属化 → 铜填充 → 多层线路 → 封装集成 → 可靠性验证。

二十三、玻璃基板还需要RDL

RDL：

Redistribution Layer（重布线层）

这是先进封装里面非常重要的一层。

为什么需要RDL？

因为芯片上的I/O可能非常密集。

但是封装外部连接不需要这么密集。

所以必须进行：

重新分配线路。

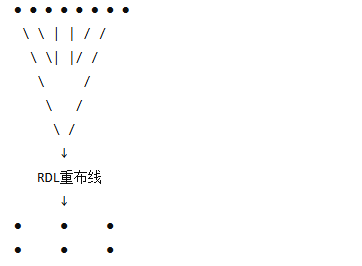

可以简单理解为：

RDL就是把：

非常密集的芯片连接

逐渐转换成：

封装和外部系统可以使用的连接结构。

因此，Glass Core并不会单独工作。

它最终必须和：

1. TGV
2. RDL
3. ABF
4. 铜线路
5. 芯片
6. HBM
7. PCB

共同组成一个完整的封装系统。

二十四、这也是为什么不能简单说“玻璃替代ABF”

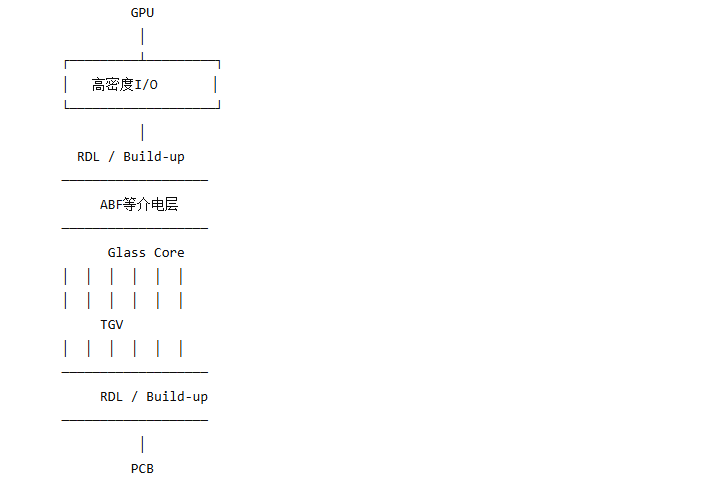

把整个结构重新画一次，就非常清楚了：

这里：

Glass Core负责“骨架”。

ABF负责“绝缘与积层”。

RDL负责“重新分配线路”。

TGV负责“上下贯通”。

铜负责“传输电流和信号”。

所以这不是一个材料替代问题。

而是：

整个封装架构正在发生变化。

二十五、为什么Glass Core特别适合“大封装”？

可以把传统有机基板和Glass Core进行一个物理层面的对比。

维度有机CoreGlass Core
平整度	较好，但尺寸越大控制越难	潜在优势明显
刚性	相对较低	高
尺寸稳定性	受温湿度影响较明显	潜在优势
大尺寸能力	持续提升，但面临挑战	天然适合大面板方向
翘曲控制	难度随尺寸增加	有望改善
高频电气性能	依材料体系而定	可针对材料优化
TGV	不适用	核心工艺
加工难度	工艺成熟	新工艺体系
良率	产业成熟	仍需持续验证
成本	具有成熟优势	仍需下降
产业生态	非常成熟	正在建立

这里必须强调：

玻璃并不是所有指标都比有机材料好。

它真正的价值在于：

当封装尺寸和互连密度继续提升以后，它可能在一些最关键的物理指标上拥有更好的扩展空间。

二十六、真正的竞争不是“玻璃好不好”，而是“有机材料还能撑多久”

这是整个产业判断中非常关键的一点。

如果传统有机基板继续通过：

1. 更好的树脂
2. 更好的ABF
3. 更先进的Build-up
4. 更细的线路
5. 更好的工艺控制
6. 更好的设备

就能够满足未来5—10年的AI封装需求。

那么：

Glass Core的商业化速度就可能慢。

反过来：

如果未来AI封装继续向：

1. 更大面积
2. 更多Chiplet
3. 更多HBM
4. 更高I/O密度
5. 更高速信号
6. 更高功耗
7. 更严格平整度

发展。

那么Glass Core的价值就会越来越明显。

所以真正应该跟踪的不是：

“某家公司又宣布玻璃基板了。”

而是：

封装尺寸是不是还在持续扩大？

有机基板的翘曲和尺寸稳定性是不是开始成为系统瓶颈？

TGV是不是已经达到产业需要的密度和良率？

玻璃基板是不是已经从实验样品走向客户认证？

二十七、Glass Core产业真正的“瓶颈池”

如果按照产业研究的方式拆解，玻璃基板未来真正值得持续跟踪的不是一个“玻璃基板”概念，而是一组连续演化的瓶颈。

瓶颈一：Package Size

封装尺寸。

如果封装不再继续扩大，玻璃基板的需求逻辑自然会减弱。

瓶颈二：Warpage

封装翘曲。

这是玻璃最重要的价值来源之一。

需要观察：

有机基板在多大尺寸下开始出现明显的翘曲控制困难？

瓶颈三：TGV Density

TGV密度。

不是能不能做TGV。

而是：

单位面积到底可以放多少个高质量TGV？

瓶颈四：TGV Yield

TGV良率。

这是从实验室进入产业化的关键门槛。

瓶颈五：Copper Fill

铜填充。

需要持续观察：

深孔、细孔、窄间距下铜填充能否保持稳定。

瓶颈六：RDL Density

重布线密度。

如果玻璃Core很好，但上面的高密度线路做不出来，整个系统仍然没有意义。

瓶颈七：Reliability

长期可靠性。

包括：

1. 热循环
2. 温湿度
3. 机械应力
4. 金属疲劳
5. 玻璃裂纹
6. TGV失效

这些都必须通过长期验证。

瓶颈八：Cost

成本。

这是最终决定商业化速度的关键变量之一。

实验室里能够制造：

不等于可以卖。

能够卖：

也不等于客户愿意大规模采用。

二十八、从技术到产业化，真正存在一条很长的路径

玻璃基板未来真正的产业状态，可以理解为：

因此：

“技术发布”只是第一阶段。

甚至：

“样品成功”也远远不是商业化。

真正重要的是后面的：

客户认证 → 试生产 → 良率爬坡 → 大规模量产。

二十九、为什么515×510mm这样的尺寸值得关注？

很多人看到这个数字可能觉得：

“只是玻璃变大了，有什么特别？”

实际上，大尺寸非常重要。

因为封装制造本质上存在一个：

Panel（面板）效率问题。

假设一块大面板可以同时切出更多封装：

那么：

同一块母板可以生产更多产品。

这意味着：

单位面积设备成本、材料成本、加工成本都有机会下降。

因此，大尺寸玻璃Core的意义不仅仅是“可以做大封装”。

它还关系到：

未来能不能形成真正具有经济性的制造体系。

NEG目前已经公开提供515×510mm的TGV加工玻璃核心基板样品，这说明产业正在从单纯的材料概念向大尺寸工程验证继续推进。

三十、玻璃基板的另一个潜在方向：高频与光电融合

玻璃还有一个值得关注的长期价值。

它具有比较好的：

1. 平整度
2. 尺寸稳定性
3. 高频电气性能优化空间
4. 光学兼容性

因此未来如果封装继续向：

Electrical + Optical（电 + 光）

融合发展，玻璃可能不仅仅承担机械和电气互连功能。

它还有可能成为：

光学结构与电气结构融合的平台材料。

尤其是CPO：

Co-Packaged Optics（共封装光学）

未来可能进一步推动：

1. 光波导
2. 光耦合
3. 高速电互连
4. 光电共封装

等技术与封装平台结合。

Intel目前的先进封装研究也已经同时覆盖Glass Core与CPO等方向。

这意味着：

Glass Core的长期价值可能并不只来自“替代有机Core”。

它可能成为下一代大规模异构封装的一种底层平台。

三十一、但这里必须保持一个重要边界

不能因为Intel、NEG以及其他厂商持续推进，就直接得出：

“玻璃基板马上全面替代有机基板。”

这是目前证据无法支持的结论。

真正需要跨越的是：

技术可行性 → 工程可行性 → 商业可行性。

三者完全不同。

三十二、玻璃基板什么时候可能真正进入大规模产业化？

可以观察五个信号。

第一阶段：技术证明

能够稳定完成：

1. TGV
2. 金属化
3. 铜填充
4. RDL

这说明：

技术能做。

第二阶段：工程验证

能够在：

1. 大尺寸
2. 高密度
3. 多层线路

条件下稳定运行。

说明：

工程能做。

第三阶段：客户认证

真正的芯片厂商、封装厂商、系统厂商开始认证。

说明：

客户愿意承担导入风险。

第四阶段：量产爬坡

良率不断提高。

说明：

工厂能赚钱。

第五阶段：大规模采用

最终进入实际GPU、AI ASIC、HPC等产品。

这才意味着：

玻璃基板真正完成产业突破。

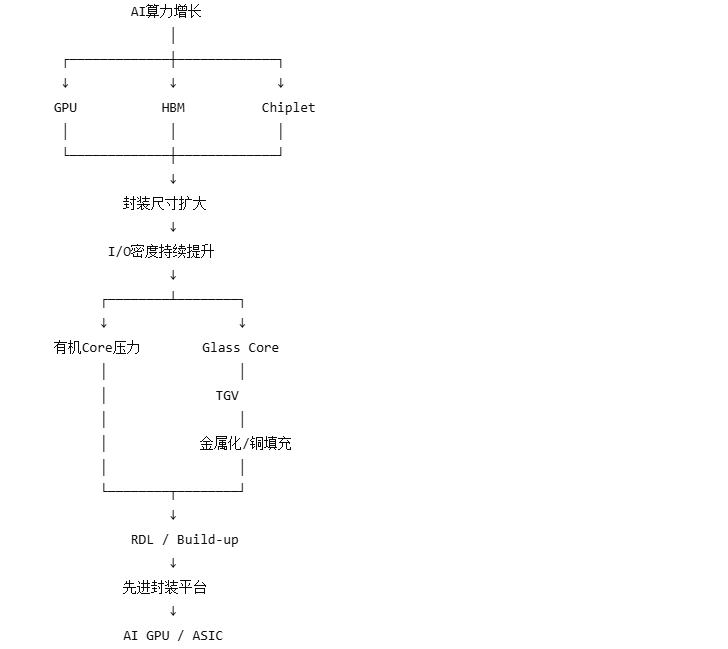

三十三、因此，Glass Core真正的产业传导链应该这样理解

这才是一个完整的产业系统。

而不是：

“玻璃基板涨价 → 某个股票上涨。”

真正的产业研究应该追踪的是：

瓶颈在哪里发生变化。

三十四、如果用“产棱”的方式跟踪Glass Core，应该看什么？

真正值得跟踪的不是新闻数量，而是以下几个状态变量。

① 封装尺寸

Package Size是否持续扩大。

② I/O密度

芯片需要多少连接。

③ Chiplet数量

一个封装里面到底塞多少颗芯片。

④ HBM数量

HBM堆叠规模和封装占用面积。

⑤ Core尺寸

有机Core是否已经进入明显的尺寸稳定性瓶颈。

⑥ Warpage

翘曲是否开始成为量产障碍。

⑦ TGV孔径

TGV能做到多小。

⑧ TGV Pitch

Pitch（间距）能做到多窄。

⑨ TGV良率

能否稳定量产。

⑩ 铜填充

有没有空洞、裂纹和可靠性问题。

⑪ RDL线宽/线距

线路还能做到多细。

⑫ Reliability

热循环、温湿度等可靠性是否通过。

⑬ Customer Qualification

是否真正进入客户认证。

⑭ HVM

是否真正进入大规模量产。

⑮ Cost

最终单位封装成本是否能够与有机方案竞争。

三十五、Glass Core最重要的“证伪条件”

真正成熟的产业研究不能只有“为什么它会成功”。

还必须问：

什么情况下它可能失败？

玻璃基板至少存在以下几个重要证伪条件。

条件一：有机基板继续进步

如果有机材料通过新一代树脂、ABF、工艺和设备继续解决大封装问题，那么Glass Core的紧迫性会下降。

条件二：封装尺寸增长放缓

如果未来芯片性能提升主要通过：

1. 更先进制程
2. 更高晶体管密度
3. 更高效架构

而不是不断扩大封装面积，那么玻璃的价值也会降低。

条件三：TGV良率长期无法提升

如果玻璃能够做出来，但是：

TGV良率始终低。

那么商业化会非常困难。

条件四：玻璃可靠性出现长期问题

尤其是：

1. 裂纹
2. 热应力
3. 金属界面失效
4. 热循环问题

如果不能解决，客户不会大规模导入。

条件五：成本明显高于有机方案

即使性能优秀，如果：

性能提升不足以覆盖成本增加。

商业化同样可能推迟。

三十六、所以Glass Core不是一个简单的“新材料故事”

把整个逻辑压缩到最底层，可以得到这样一个关系：

AI算力增长 → 封装复杂度增长 → 封装面积增长 → 传统有机材料的尺寸稳定性压力增长 → Glass Core获得新的工程价值。

而Glass Core自身又会产生新的瓶颈：

TGV → 金属化 → 铜填充 → RDL → 可靠性 → 良率 → 成本 → 客户认证。

因此，玻璃基板不是一个单点技术。

它实际上是一条完整的：

新型封装基础设施链。

三十七、最终判断：玻璃真正改变的，是封装的“骨架”

如果只记住本文几个最重要的结论，可以浓缩成五句话。

第一

ABF不是封装基板本身。

ABF是高性能封装基板中的关键绝缘/积层材料。

第二

Glass Core也不是ABF的简单替代品。

Glass Core解决的是封装基板核心承载层的问题。

第三

玻璃最大的价值来自“大封装”。

AI GPU、HBM和Chiplet不断把封装做大，使平整度、尺寸稳定性、翘曲和高密度互连的重要性不断提高。

第四

玻璃最大的工程难点来自TGV。

真正的产业竞争不是“谁能做出玻璃”，而是：

谁能在大尺寸玻璃上稳定制造高密度、低缺陷、高可靠性的TGV，并最终把良率和成本做到量产水平。

第五

Glass Core最终能否成为主流，取决于“封装尺寸增长速度”与“有机基板继续进步速度”的竞争。

所以未来真正需要观察的不是：

“玻璃基板是不是下一代技术？”

而是：

AI封装的物理需求，是否已经开始超过传统有机基板的扩展能力。

如果答案逐渐变成“是”，Glass Core的产业价值才会真正开始释放。

产棱的最终观察框架

从产业研究角度看，Glass Core不应该被单独观察。

它应该被放进更大的AI先进封装系统：

真正值得跟踪的，是这张图里的瓶颈如何迁移。

如果未来瓶颈从：

“芯片制造”

逐渐迁移到：

“封装面积”

再迁移到：

“基板尺寸稳定性”

再迁移到：

“TGV密度”

再迁移到：

“良率和成本”

那么Glass Core的产业地位就会不断上升。

反过来，如果有机基板持续解决这些问题，那么玻璃的产业化节奏就会继续被推迟。

因此，玻璃基板真正值得研究的不是“玻璃”两个字，而是AI封装正在发生的物理结构变化。

这也是理解下一代先进封装最重要的入口之一。

——产棱拆解
