ABF载板拆解：AI GPU越来越大，为什么一块“底板”也开始成为瓶颈？

从 GPU → 封装 → ABF → 高密度线路 → 信号/电源 → PCB，第一次把“芯片世界”和“板级世界”真正连起来。

产棱核心问题 芯片越做越大、HBM越堆越多、I/O越做越密之后，为什么最后会把压力传导到一块看起来只是“底板”的封装基板？

一句话结论 ABF不是普通PCB材料，而是先进封装基板中的关键介电材料。AI GPU的尺寸、I/O、带宽、功耗和封装复杂度持续上升，会同时推高载板面积、多层化、精细线路、微孔、层间对准、翘曲控制与SAP产能需求；因此瓶颈会从“芯片制造”继续外溢到“封装制造能力”。

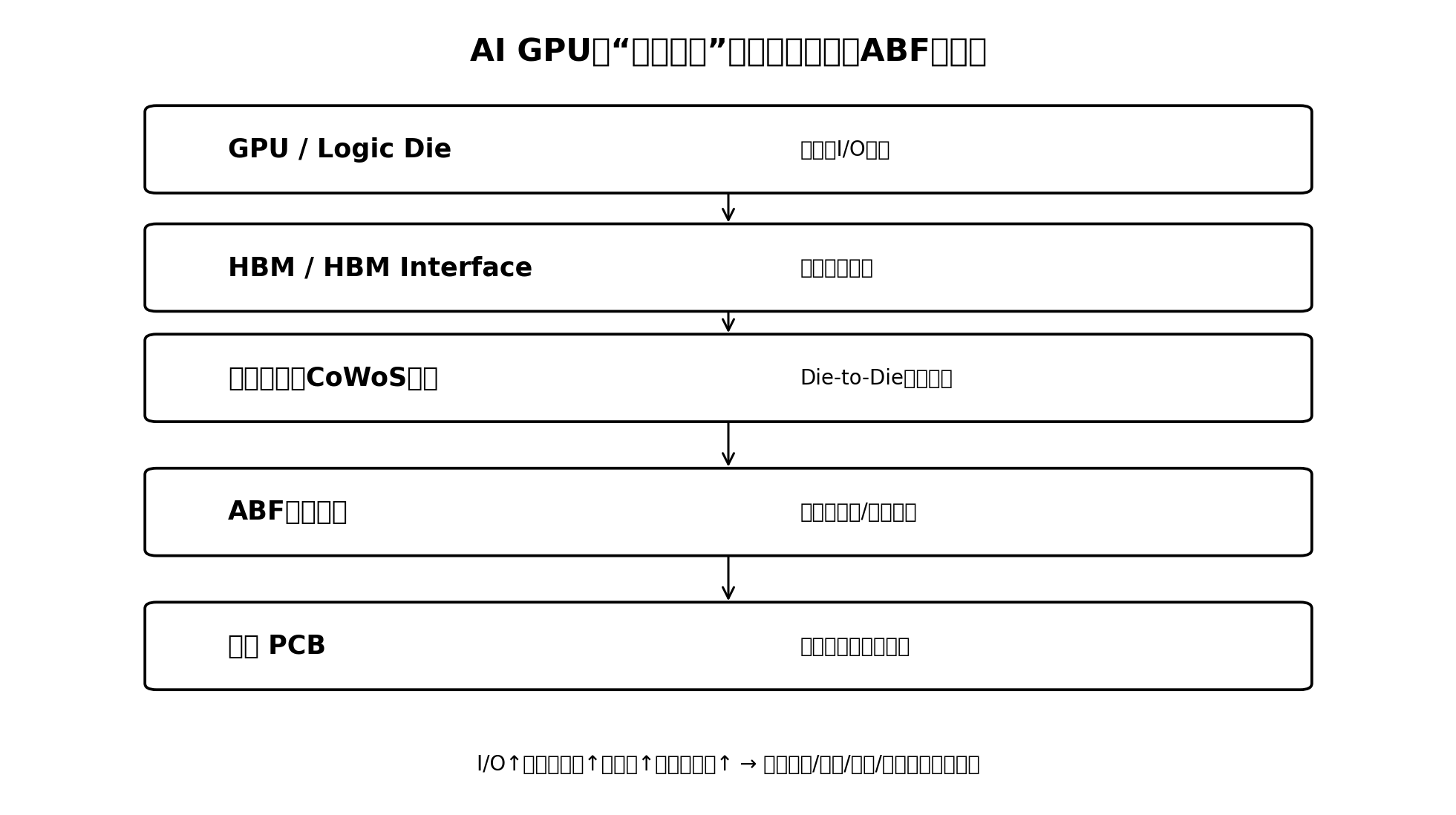

图1｜AI GPU的压力如何从芯片一路传到ABF封装基板与PCB

一、先把一个最容易混淆的概念说清楚：ABF不是“载板”本身

市场讨论中经常把“ABF载板”“ABF基板”混在一起说，但从技术结构看，两者不是同一个东西。封装基板（package substrate）是一个完整的高密度互连结构；ABF（Ajinomoto Build-up Film）则主要作为build-up层中的绝缘介电材料，配合铜线路、微盲孔、核心层等共同构成高端FC-BGA等封装基板。

因此，本篇真正拆解的对象不是一卷ABF薄膜，而是“以ABF为核心介电材料体系的高性能封装基板”——也就是连接先进封装芯片与下一层PCB之间的高密度电气接口。

二、为什么以前的封装基板不是核心矛盾，现在却越来越重要？

传统芯片的封装基板，核心任务可以粗略理解为“把芯片上的电连接引到PCB”。但AI GPU已经不再是简单的单芯片+封装。一个高端AI加速器往往同时面对大尺寸逻辑Die、HBM、大量高速I/O、复杂电源网络以及严格的散热和机械可靠性要求。

这会产生一个重要变化：芯片性能提升，不再只增加晶体管数量，而会增加“需要被封装系统承载的电连接数量和复杂度”。

三、从GPU到PCB：ABF到底夹在什么位置？

把一颗AI GPU放到系统里看，至少存在四个互连层级：芯片内部互连、先进封装内部互连、封装基板互连、系统PCB互连。它们解决的是不同尺度的问题。

先进封装解决“芯片之间如何高速连接”，ABF封装基板解决“如此多的高速与电源连接，如何从高密度封装环境安全、可靠、可制造地扇出到PCB”。

四、ABF到底是什么？为什么它能成为高端载板的关键材料？

ABF的核心作用是提供高性能封装基板中的绝缘介电层。铜线路形成导电网络，而ABF负责把不同层的铜线路电气隔离，同时提供适合build-up工艺的材料平台。它之所以重要，不是因为它“是一种绝缘膜”这么简单，而是因为AI/HPC封装要求绝缘材料同时面对高速、电、热、机械和制造窗口。

资料来源：Ajinomoto官方资料称，ABF用于高性能半导体的层间绝缘，并表示其在多数计算机等产品的层间绝缘市场占据接近100%的份额；该口径属于公司披露，应理解为公司市场统计口径。

五、真正的核心：ABF不是越薄越好，而是要和“线路”一起进化

如果只看材料厚度，很容易把ABF理解成普通绝缘层。但先进封装基板的难点在于：绝缘层、铜线路、激光微孔、焊盘和上下层之间必须形成一个可以量产的三维互连结构。ABF升级实际上是材料—工艺—设计共同演化的问题。材料性能再好，如果无法在更细线路、更小微孔、更大面积和更多层数下保持良率，也不能真正转化为AI封装产能。

六、从“铜箔蚀刻”走向SAP：为什么高端载板越来越依赖半加成工艺？

高密度封装基板需要更细的线路。传统减成法是先铺较厚铜层，再蚀刻掉不需要的铜；当线路越来越细时，蚀刻侧蚀、线宽控制和一致性会越来越难。SAP（Semi-Additive Process，半加成法）则通过种子层与电镀等步骤“加出”需要的铜线路，更适合高密度精细线路。

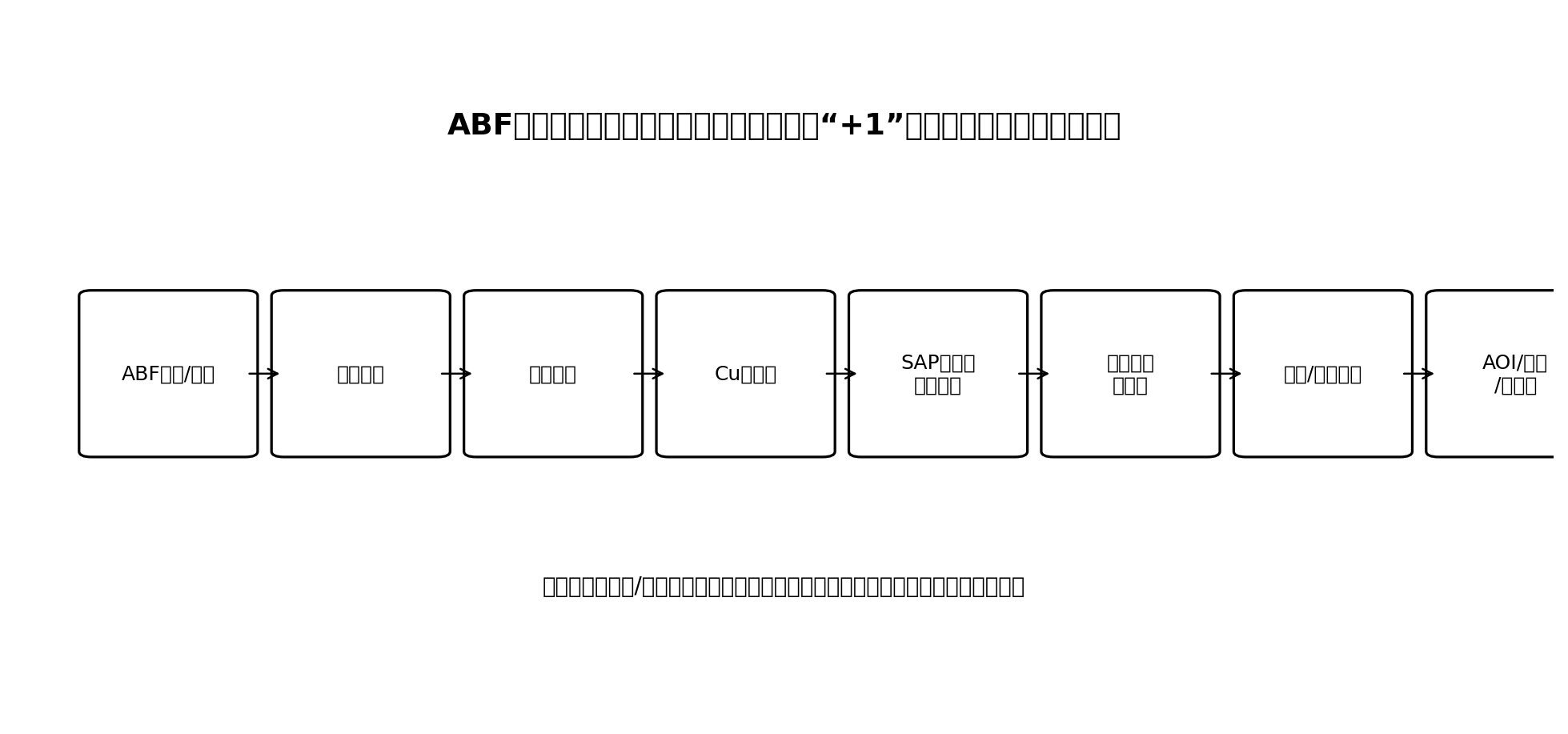

图3｜ABF封装基板制造流程示意

重要观察 ABF需求增长并不等于“ABF薄膜用量简单增加”。对于高端AI封装，更关键的是每一片大尺寸、多层、高密度基板所消耗的SAP制造能力。

七、微孔为什么重要？因为AI GPU的连接已经进入“垂直互连”时代

在build-up结构中，激光微孔（microvia）负责把一层线路连接到另一层线路。随着线宽/线距缩小，孔径、孔位精度、孔壁质量、铜填充以及上下层对准都会变得越来越关键。高端基板还会使用stacked via、via-on-pad、pad-on-via等结构，其共同目标是在有限的平面面积里把更多连接塞进更小区域。

资料来源：新光电气公开资料显示，其高密度FC-BGA基板采用半加成工艺形成微细线路，并使用CO₂/UV激光形成小径微孔，支持stack via、via-on-pad等结构，同时面向高端服务器、GPU、CPU、ASIC和FPGA。

八、芯片越大，为什么载板也会越来越难？——第一性原理是“面积×层数×精度”

大尺寸封装基板最容易被忽略的地方是：面积增加并不会线性增加难度。当基板面积变大后，材料热膨胀、层压过程中树脂流动、铜厚差异、机械应力和曝光/激光对准误差都会在更大的尺度上积累。

复杂度直觉 制造复杂度 ≈ 基板面积 × 层数 × 单层精细度 × 对准精度要求 × 可靠性约束。

这不是严格的工程计算公式，而是产棱用于判断产业瓶颈方向的结构化表达。它解释了为什么AI GPU换代后，即使单片基板的材料成本没有成倍增加，整个行业的制造负荷却可能快速上升。

九、这也是为什么“SAP产能”开始成为产业变量

IBIDEN在2026年的公开资料中明确指出，随着AI服务器GPU换代，封装基板正在变得更大、更多层，从而增加SAP产能负荷；其公开需求图表显示，AI服务器相关SAP生产负荷以CY2024=1为基准，CY2026约为1.8、CY2028约为2.5。

资料来源：IBIDEN 2026年业绩资料、资本开支公告及公司公开说明。公司披露2026—2028财年电子业务计划投资约5000亿日元，重点扩充高性能IC封装基板产能。

这比“ABF材料涨价”更值得跟踪。因为一旦真正瓶颈从材料单价转移到SAP设备、产线、良率和大尺寸高层数制造能力，产业价值就会向具备稳定量产能力的高端载板厂商集中。

十、为什么ABF、载板厂、先进封装厂不能拆开看？

先进封装产业链不是线性的“材料供应商→封装厂→客户”，而更接近共同设计。TSMC公开资料明确强调，其先进封装服务需要与基板、存储器和材料供应商协同解决chip-package integration问题。

十一、ABF载板最难的地方，其实是“信号”和“电源”同时变复杂

随着功耗上升，封装基板同时承担高速信号扇出与电源分配网络（PDN）的压力。

未来高端载板的价值不能只看“层数”。真正有意义的是：在更大面积、更高层数、更细线路和更高功耗下，还能否稳定完成SI/PI设计并维持量产良率。

十二、翘曲：为什么一块“底板”最后会变成机械工程问题？

封装基板由树脂、铜、核心材料等多种材料构成，不同材料的CTE不同。经历层压、固化、回流焊和工作温度循环后，内部应力会累积并表现为warpage（翘曲）。对普通小型封装而言，翘曲已经是可靠性问题；对大型AI封装而言，它还会进一步影响大面积焊接、层间对准和装配良率。因此，大尺寸封装基板实际上同时是电气器件、热机械器件和制造精度器件。

产棱判断 当封装尺寸继续扩大时，载板竞争会从“谁能做细线”逐步变成“谁能在大尺寸下稳定做细线”。

十三、为什么未来可能出现“玻璃芯”与新型基板？

当有机核心层在尺寸稳定性、翘曲和大型化方面逐渐接近极限，行业自然会寻找新的core材料。玻璃核心基板就是一个方向。新光电气2026年公开的研发成果显示，其玻璃核心build-up基板相较传统有机core，在尺寸稳定性方面表现更好：外侧对准标记位置精度波动降低约35%，翘曲降低到不到一半，并研究TGV实现玻璃内部垂直互连。

重要边界 玻璃芯不是“ABF被替代”的简单故事。更可能的产业路径是：ABF仍作为build-up介电体系存在，而core、RDL、TGV等底层结构继续演进。

资料来源：新光电气2026年ECTC技术成果：glass-core build-up substrate、TGV、CTE失配与翘曲控制。

十四、从ABF再往下走：为什么它最终会影响PCB？

ABF封装基板是一个真正的桥梁：上面接先进封装芯片，下面接系统PCB；上面要求极高密度，下面要求系统级供电和互连。

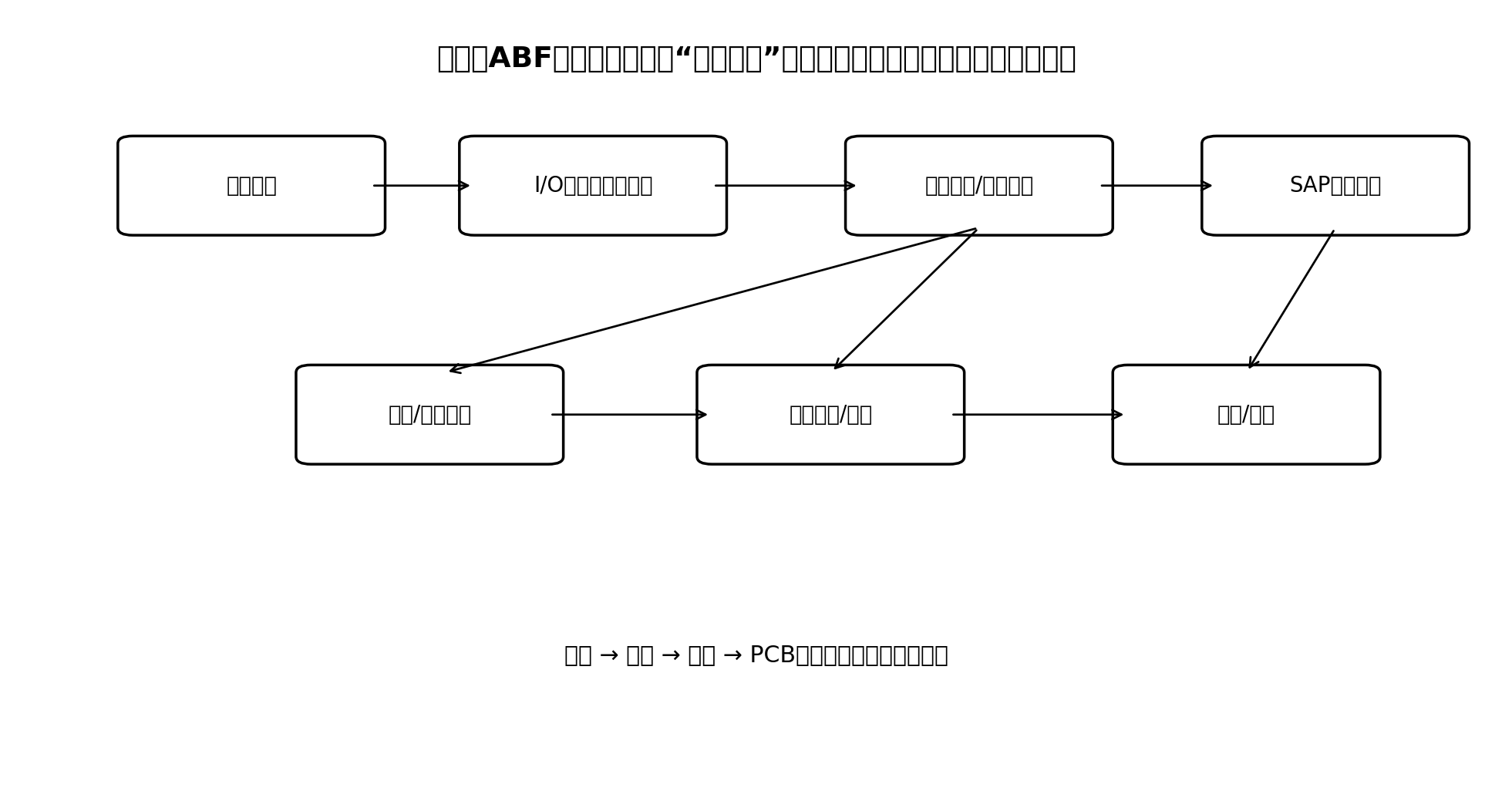

图4｜ABF瓶颈的产业传导：芯片复杂度最终转化为载板制造复杂度

十五、产棱真正要看的，不是“ABF涨不涨价”，而是这五个变量

十六、从产业交易角度看：ABF真正的“预期差”在哪里？

如果市场只把ABF理解成一种材料，那么逻辑通常停留在“AI增长→ABF用量增长→材料需求增长”。这个逻辑过于简单。更值得观察的是第二层传导：

第一层 AI GPU/ASIC数量增长 → 封装需求增长。

第二层 GPU/ASIC尺寸、I/O、HBM和功耗升级 → 单颗封装基板复杂度上升。

第三层 复杂度上升 → SAP、激光、层压、检测与良率成为真正制造瓶颈。

第四层 高端SAP产能紧张 → 高端载板厂商议价能力和资本开支周期变化。

第五层 下一代超大封装 → 玻璃core、RDL、有机interposer等新技术进入验证。

因此，产棱不把“ABF需求增长”作为终点，而把它视为产业传导起点。真正需要验证的是：哪个环节首先出现供给约束，哪个环节的价格/交付周期/资本开支发生变化，以及这种变化能否传导到上市公司盈利。

十七、与前七篇串起来：ABF是整个技术拆解系列中的关键桥梁层

到这里，技术拆解开始从“芯片”真正走向“制造系统”。第8篇的意义，是把GPU、HBM、CoWoS与后面的PCB、连接器、光通信、电源接在一条产业链上。

十八、产棱最终判断

判断一 ABF不是普通PCB材料，而是高端封装基板实现高密度互连的核心介电材料之一。

判断二 AI芯片越大，压力越不会只停留在芯片制造；封装面积、I/O、层数、微孔、翘曲和良率会共同把压力传给载板。

判断三 真正需要跟踪的不是“ABF用了多少吨”，而是每颗高端AI封装需要多少SAP制造能力，以及高端载板的良率与交付能力。

判断四 当先进封装继续扩大，ABF载板会成为连接“半导体产业”和“PCB产业”的关键桥梁。

判断五 更远的下一阶段不是简单的“ABF升级”，而是材料、core、RDL、SAP、玻璃基板和光电融合共同演进。

产棱核心结论 芯片变大之后，真正发生的不是“底板也变大”这么简单，而是整个互连系统的制造精度、材料性能、机械稳定性与量产良率被一起推到了新的极限。ABF因此从一个看似不起眼的绝缘材料，逐渐变成AI硬件产业传导链上的关键节点。

十九、研究边界与资料说明

本文重点讨论ABF build-up封装基板的技术与产业逻辑，不把任何一家厂商的具体层数、线宽/线距、材料配方或单片成本作为通用标准。不同GPU、ASIC、CPU、HBM封装方案差异明显。文中示意图用于解释结构关系，不代表某一特定NVIDIA产品的真实截面。

本文引用的产业资料主要来自TSMC、Ajinomoto、IBIDEN、新光电气等企业公开资料。涉及市场份额、产能、投资和需求预测时，优先采用公司披露，并区分“已发生事实”“公司规划”和“产棱推演”。
