产棱 · 技术拆解08 | ABF载板深度拆解

ABF载板拆解：AI GPU越来越大，为什么一块“底板”也开始成为瓶颈？

旗舰深度拆解｜从ABF材料到FC-BGA，再回到AI算力价值传导

1. 先给结论：ABF已经不是“封装辅材”，而是AI芯片向高I/O、高带宽、高功耗演进时的关键互连层

ABF的本质不是“某种PCB材料”，而是一种用于高性能封装载板Build-up层的介电材料。它把芯片侧极细的连接，转换成能够继续向封装基板、主板系统传递的多层高密度电气网络。Ajinomoto官方将ABF定位为高性能CPU复杂封装基板的绝缘材料，并强调其用于精密线路的Build-up结构。citeturn0search9

AI芯片的变化正在把这层互连结构推向更高难度：Die面积变大、I/O数量增加、HBM数量增加、Chiplet化、供电电流上升、高速SerDes增加。结果不是简单地“多用一点ABF”，而是载板面积、层数、线宽/线距、Microvia密度、层间对准、热机械可靠性与良率同时承压。

图1｜从AI芯片复杂度到ABF载板有效产能的压力传导

2. ABF到底是什么：为什么它不是普通PCB里的“绝缘层”？

普通PCB解决的是厘米级、毫米级系统互连；FC-BGA载板解决的是芯片封装内部从微米级I/O向更大尺度系统连接的空间转换。二者都由铜与介电材料构成，但制造精度、层间对准、线宽/线距、Microvia尺寸、平整度和可靠性要求完全不同。

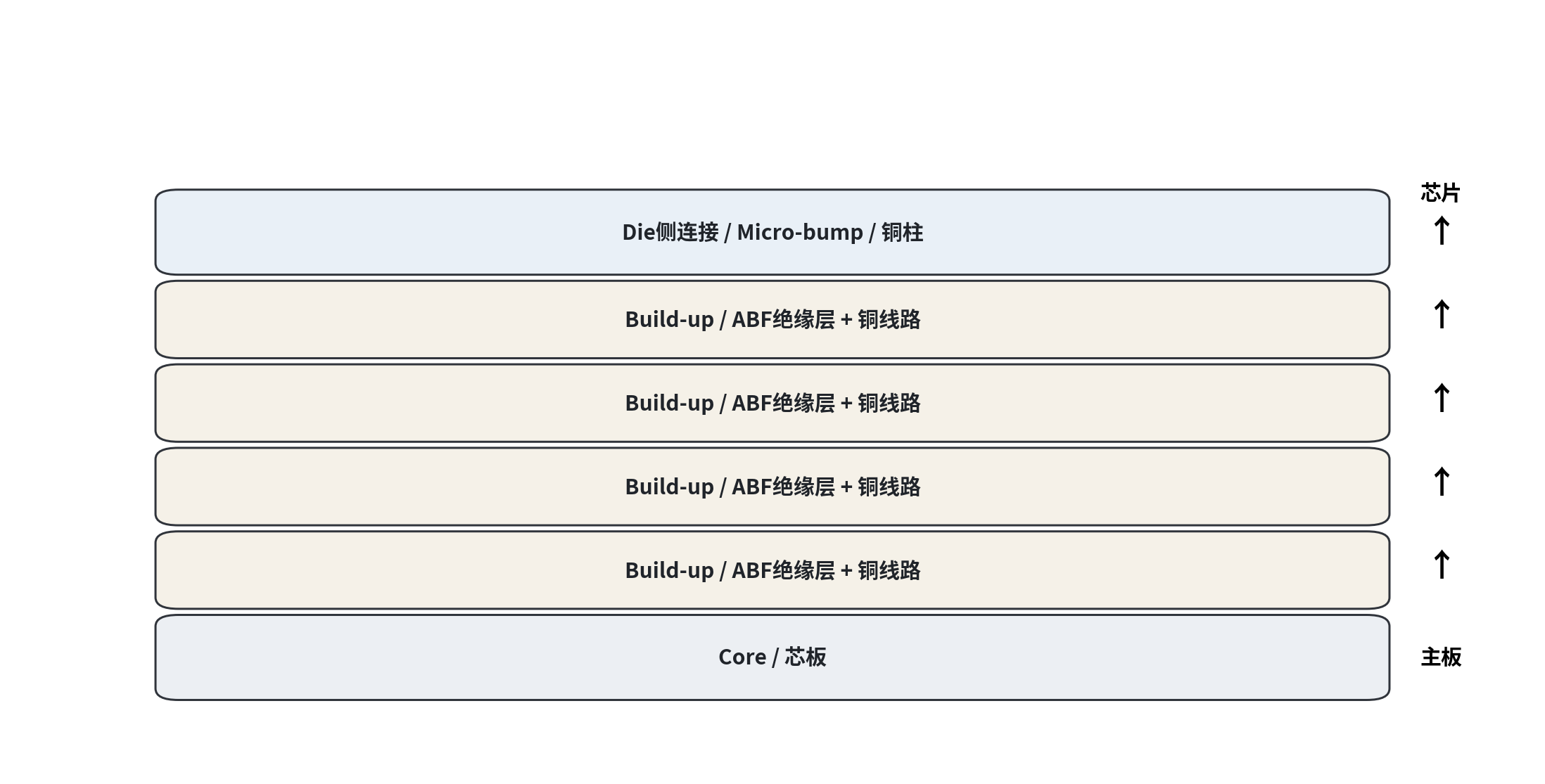

图2｜ABF载板的典型层级：Core + 多层Build-up + Microvia + 芯片侧连接

3. 第一层：Core——为什么封装基板需要“骨架”

Core提供机械支撑与基础电气结构。真正困难在于：上面不断叠加Build-up层后，整个结构必须在热循环、压合、回流焊和封装组装过程中保持足够平整。随着封装尺寸扩大，Core不再只是“支撑板”，而是决定CTE、刚性、Warpage的重要机械边界。

4. 第二层：ABF Build-up——绝缘层为什么决定高密度互连上限

ABF承担的是层间绝缘，同时要允许在极薄介质层中形成稳定的微孔与精细铜线路。介电常数、损耗、热性能、吸湿、加工窗口与铜的结合性能共同决定它能否进入高端载板。Ajinomoto官方资料指出，HPC单颗基板使用的ABF层数和面积显著高于PC应用，并强调服务器、数据中心、AI和网络应用推动更高的ABF用量。citeturn0search12turn0search13

5. 第三层：铜线路——AI GPU为什么需要更细线

当I/O继续增加而封装面积不能无限扩大时，最直接的办法就是提高单位面积的布线密度。线路越细，曝光/成像、铜沉积、蚀刻或SAP工艺窗口越窄，对洁净度、线宽均匀性和缺陷控制的要求越高。

6. 第四层：Microvia——为什么连接进入垂直空间

平面面积有限以后，载板开始利用垂直方向：一层一层Build-up，再通过激光微孔把不同层连接起来。Microvia把“平面布线问题”变成“3D互连问题”。孔径、深宽比、孔底铜、镀铜均匀性、对准偏差都可能成为良率变量。

7. 第五层：SAP——为什么高端载板依赖半加成

SAP的思路不是从一整层厚铜里“减掉不要的部分”，而是先形成种子层，再选择性生长需要的铜线路，从而支持更细的线路。高端FC-BGA的价值因此不仅来自ABF材料，还来自把ABF、激光、化学铜、电镀、曝光和检测组合成稳定量产窗口的能力。

8. 第六层：层间对准——为什么大尺寸让误差越来越难控

当层数增加、线路变细、基板变大，任何一层的微小偏差都可能在叠层后放大成连接风险。真正需要跟踪的不是实验室“最小线宽”纪录，而是大尺寸、多层结构下的量产对准能力。

9. 第七层：I/O——GPU有多少连接需要“逃出”封装

GPU与HBM、GPU与GPU、GPU与电源、GPU与外部网络之间都需要大量电气连接。芯片本身越强，封装内部需要处理的信号与电源连接越多，载板就越像一块“封装内主板”。这也是为什么载板复杂度与芯片性能并非线性关系。

10. 第八层：Power Delivery——为什么ABF同时承受电源压力

AI GPU的功耗提升意味着载板不只负责传输数据，也必须把更大的电流稳定送入封装。于是Power Delivery Network（PDN）开始占据更多层与更复杂的铜资源。电源路径的阻抗、回流路径、过孔结构、铜厚和去耦器件布局都会影响供电稳定性。

11. 第九层：Signal Integrity——高速信号如何重新定义载板

随着高速SerDes和更高带宽互连进入封装，载板必须同时控制阻抗、串扰、损耗、回损和参考平面连续性。线路越细、层间结构越复杂，制造偏差就越容易转化为电气性能偏差。

12. 第十层：Warpage——为什么芯片越大载板越像机械结构件

Warpage是大尺寸先进封装最容易被低估的变量之一。芯片、铜、ABF、Core的热膨胀系数不同，制造过程又包含压合、固化、回流焊等温度循环。尺寸越大、层数越多，材料之间的应力越容易转化为整体翘曲。

这意味着载板厂面对的不是单纯“把线路做出来”，而是必须在电气、热、机械三种约束之间寻找工艺窗口。玻璃Core之所以长期受到关注，本质上也是因为更高刚性和更接近硅的CTE有潜力改善大尺寸封装的平整度；但TGV、脆性、设备与良率仍然是现实障碍。

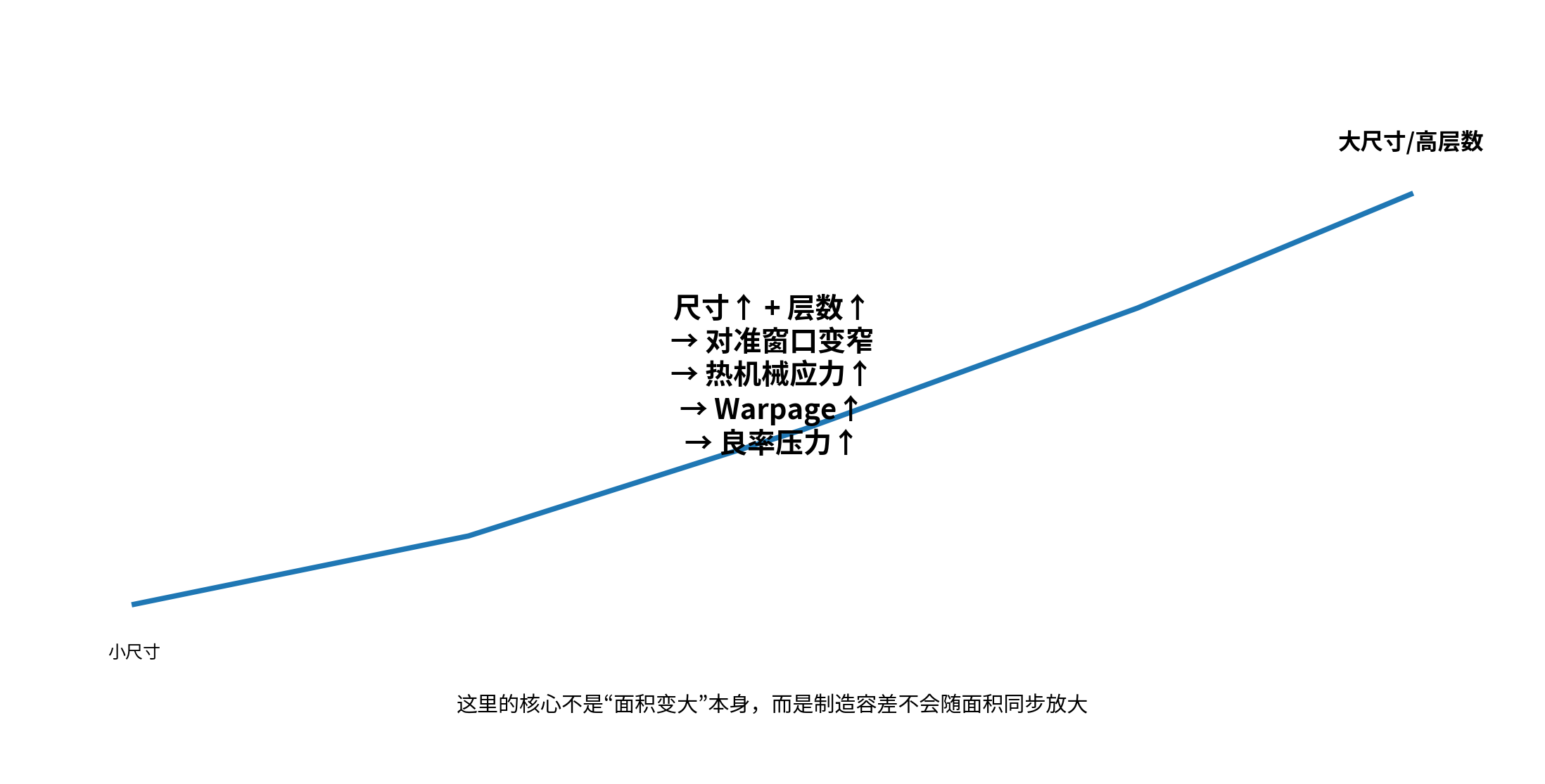

图3｜封装尺寸和层数增长后，制造误差与热机械压力如何累积

13. 为什么GPU越大，ABF载板复杂度不是线性增长

最重要的变化是耦合效应。芯片面积增加会带来更多I/O；I/O增加推动更多线路；线路增加推动更多层；层数增加又提高压合与对准难度；尺寸与层数同时增加又放大Warpage。

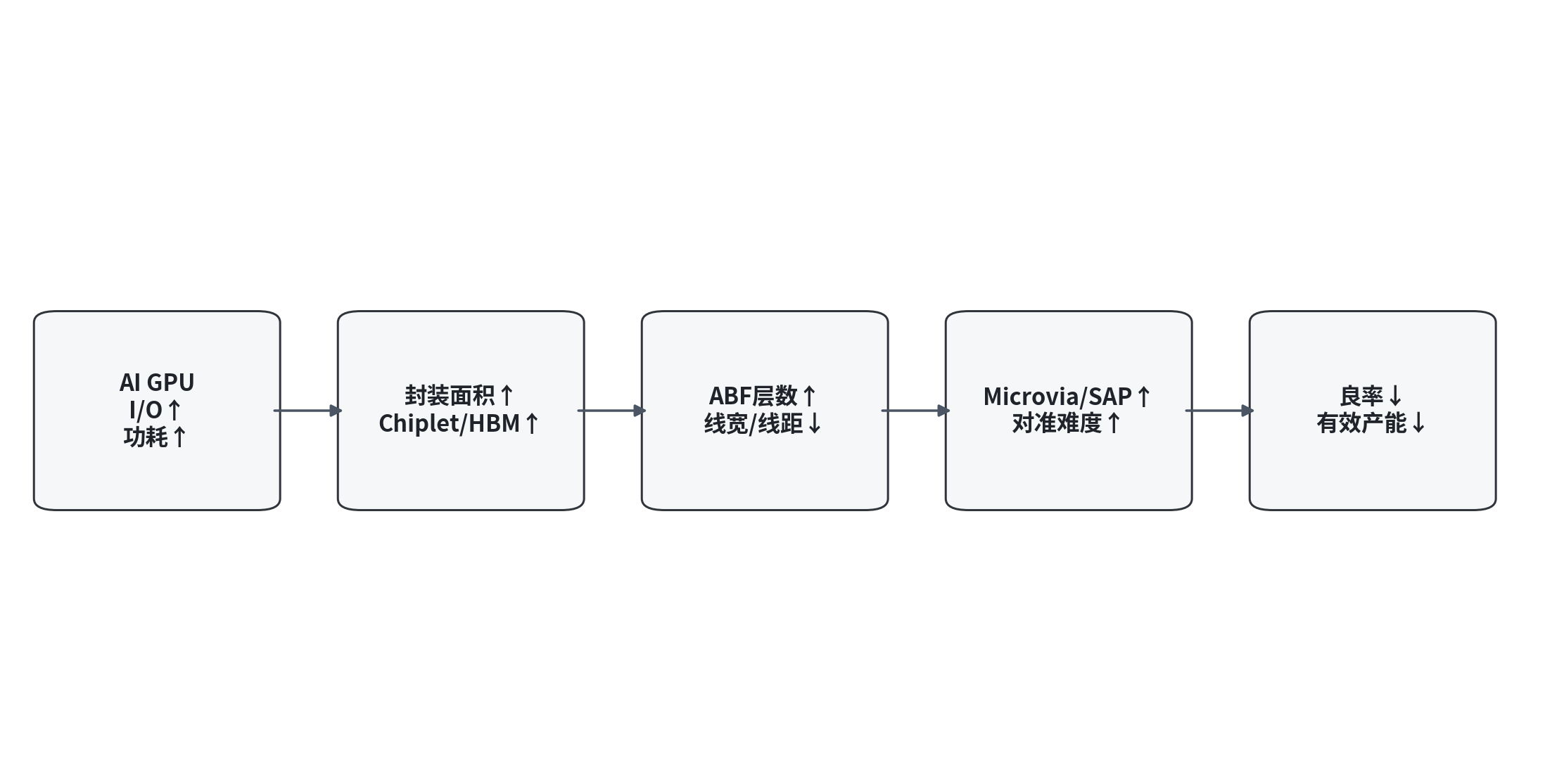

图4｜“面积↑”只是起点，真正放大的来自多变量耦合

14. 从GPU到ABF：封装尺寸如何把压力传导到载板

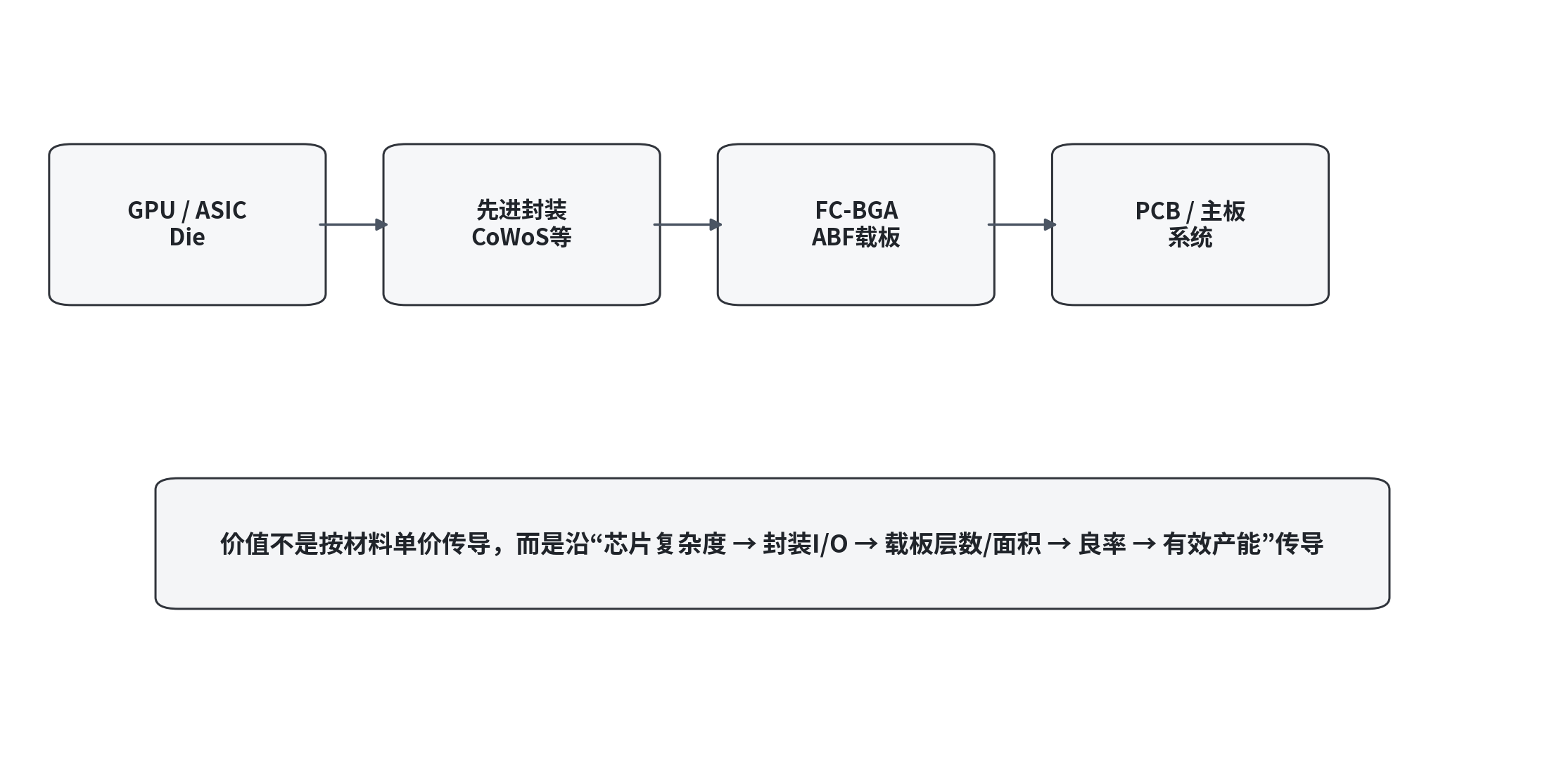

图5｜AI芯片价值如何沿先进封装传导到ABF载板

15. 从ABF到PCB：载板是半导体与系统PCB之间的“桥”

ABF载板并不等于PCB，也不是PCB的高级版本。它承担的是封装级空间转换：把芯片侧微小间距、高I/O的连接逐级转换到封装球栅，再进入系统主板。其价值在于解决芯片物理世界与系统物理世界之间的尺度差。

16. ABF真正产业瓶颈：材料、设备、SAP、良率谁最重要？

不能简单回答“ABF材料最重要”。瓶颈会随着产业阶段迁移。材料紧张时，ABF膜是瓶颈；材料扩产后，瓶颈可能转移到高端载板制造；设备到位后，又可能转移到良率和客户认证。

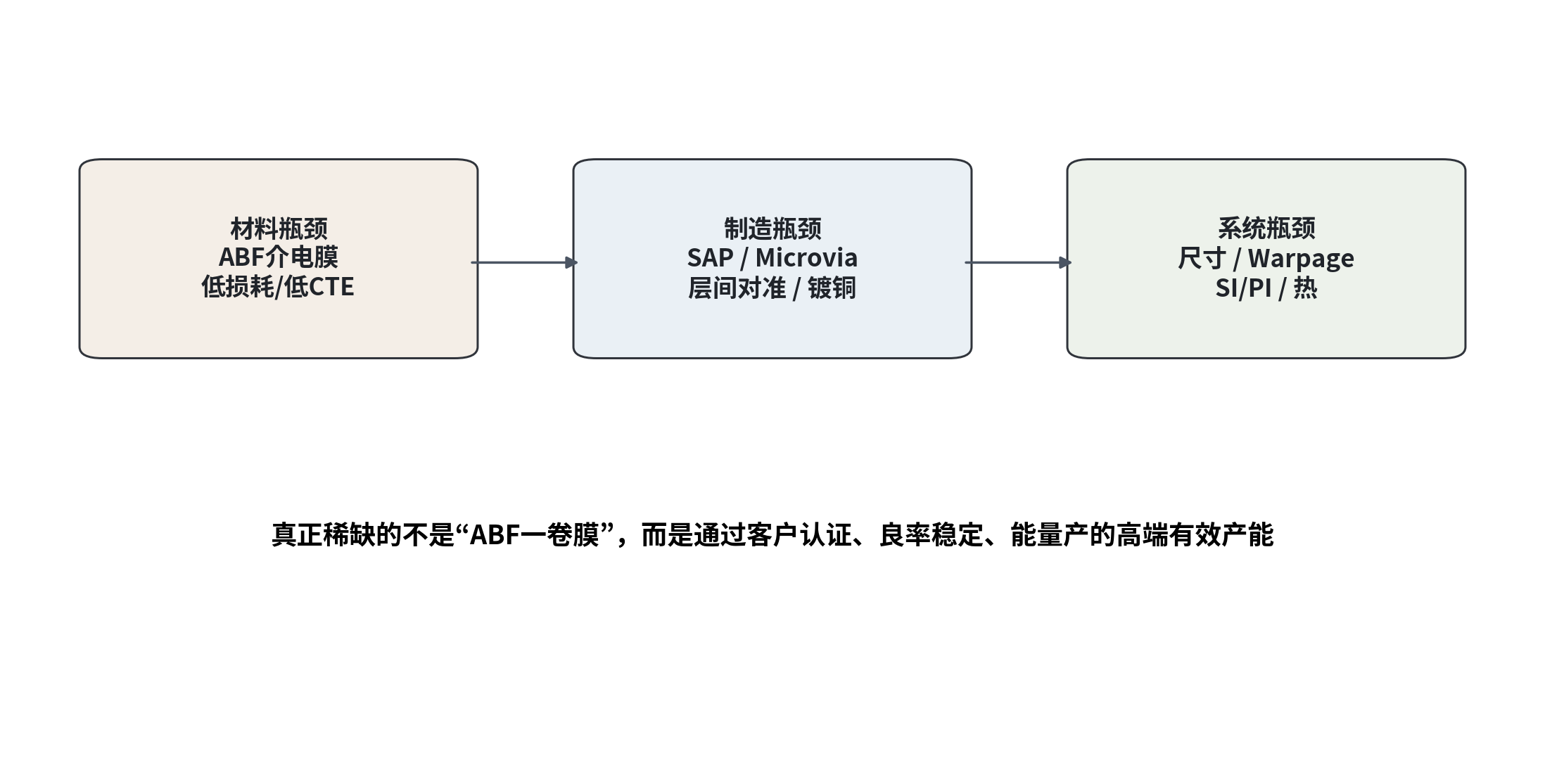

图6｜ABF产业链的三个层次：材料、制造、系统

17. 为什么高端载板“有效产能”比名义产能更值得跟踪

先进载板扩产不是建厂房这么简单。新的产线必须完成设备安装、工艺窗口建立、良率爬坡、客户认证，最终才能形成可以稳定交付的有效产能。尤其对于高层数、大尺寸、高I/O载板，名义平方米产能与真正能够生产合格产品的产能之间可能存在显著差距。

2026年产业信号已经开始指向这一层：公开产业资料显示，AI需求正在把ABF载板推向新的供给约束；同时Ibiden等厂商继续进行大规模高性能IC载板投资。对于产棱而言，真正要跟踪的是“扩产是否转化成有效高端产能”，而不是只看资本开支金额。citeturn0search0turn0search8

18. 下一代：Glass Core为什么会出现？

玻璃基板的逻辑不是“ABF不好”，而是当封装继续变大以后，有机材料在平整度、刚性、CTE与大尺寸制造上的压力逐渐上升。玻璃具有更高刚性，并且可以通过材料设计获得更接近硅的热膨胀特性，因此被视为大尺寸封装的潜在路线。

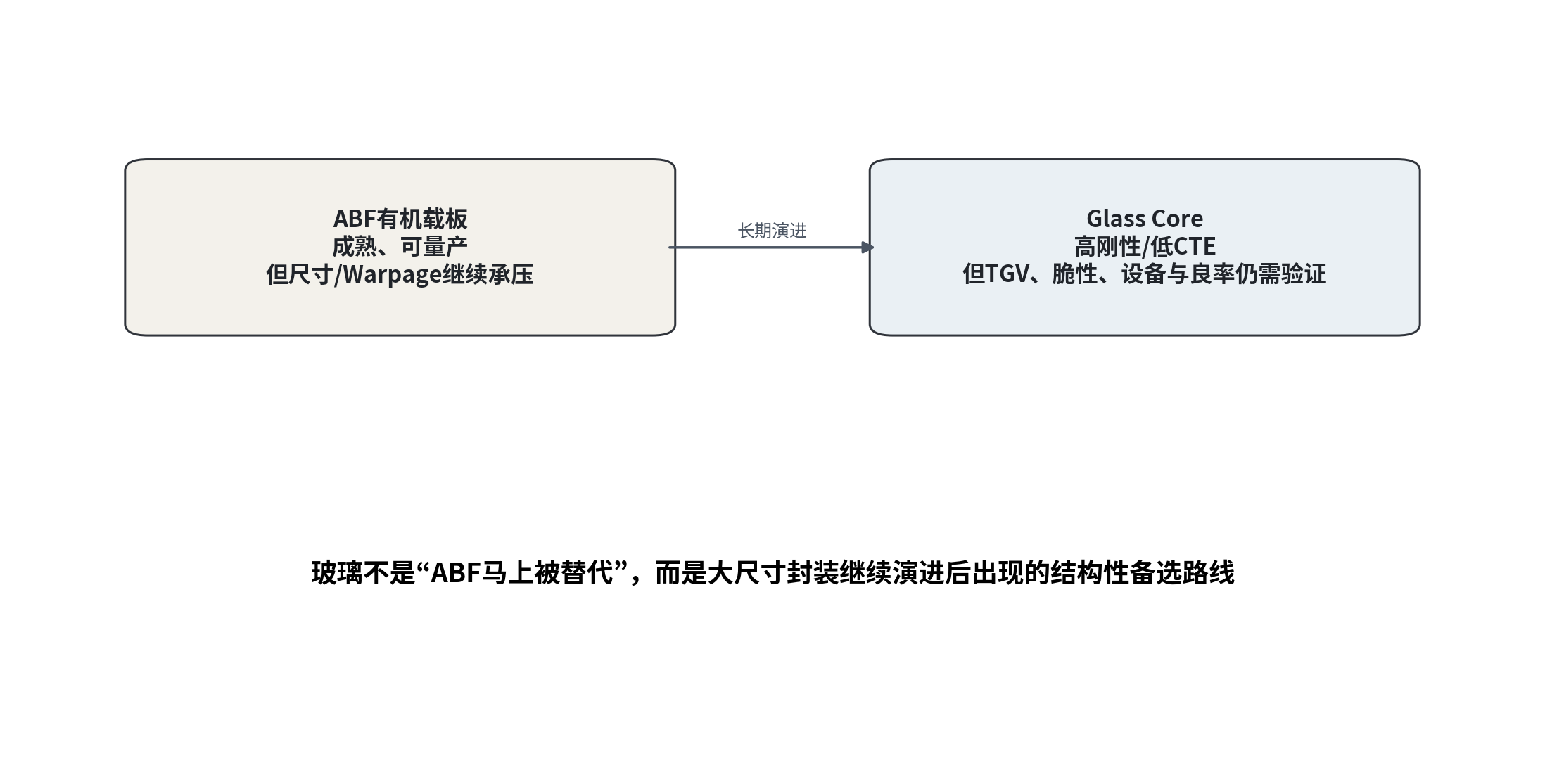

图7｜Glass Core是大尺寸先进封装的长期备选路线，而非ABF的短期替代

但必须注意：玻璃Core仍面临TGV形成与金属化、玻璃脆性、边缘裂纹、设备改造、成本和量产良率等问题。它更适合作为“下一代瓶颈变量”进入跟踪，而不是当前ABF价值链已经被替代的结论。

19. ABF如何进入AI硬件价值链

ABF本身的材料价值并不等于它在AI硬件中的系统价值。真正的价值传导链是：AI芯片设计复杂度上升 → 先进封装复杂度上升 → FC-BGA载板面积/层数/I/O密度上升 → ABF材料与高端载板制造需求上升 → 有效产能成为约束 → 交付能力和良率决定最终价值兑现。

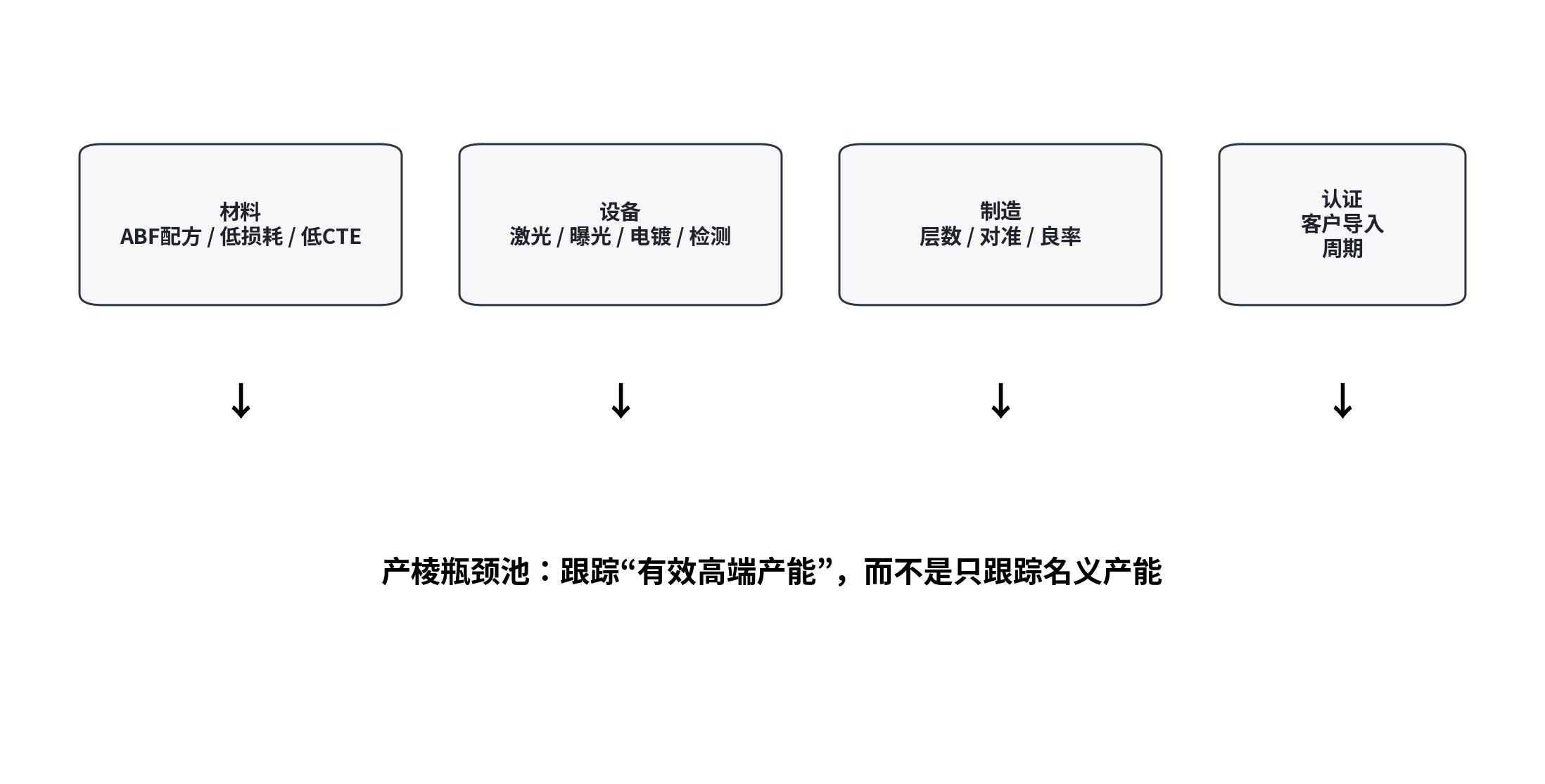

图8｜产棱瓶颈池：从材料价格转向有效高端产能

20. 产棱如何持续跟踪ABF：不看“新闻热度”，看变量是否穿透

21. 重要边界：ABF涨价 ≠ ABF产业价值全部兑现

材料价格上涨只是瓶颈的一种表现。若载板制造端仍受制于良率、设备、认证或大尺寸制造，那么ABF价格上涨并不意味着整个产业链利润同步释放。反过来，如果ABF扩产顺利而高端载板制造能力成为新瓶颈，价值中心就会向下游迁移。

这正是产业研究与简单主题投资的区别：不能看到“ABF涨价”就直接得出“ABF最值得投资”的结论，而要继续寻找产业链中真正的边际约束。

22. 最终拆解：一颗AI GPU到底把多少价值传导给ABF载板？

ABF载板在整颗AI芯片中的绝对材料成本可能远低于GPU与HBM，但它的战略价值不能用BOM占比直接衡量。只要载板成为交付约束，其“系统价值”就会远高于材料账面价值。

23. 产棱最终判断

第一，ABF研究的核心已经从“材料是什么”升级为“它能否支撑下一代AI封装继续向更大尺寸、更高I/O、更高层数演进”。

第二，真正需要跟踪的不是ABF单一价格，而是“ABF材料 → 高端FC-BGA制造 → 良率 → 客户认证 → 有效高端产能”的完整链条。

第三，AI GPU越强，载板承担的任务越接近“封装内主板”：同时处理信号、电源、机械支撑和热机械可靠性。因此，载板复杂度增长不会简单等比例于芯片面积，而会被I/O、层数、尺寸、SI/PI和Warpage共同放大。

第四，Glass Core值得进入长期瓶颈池，但目前更准确的判断是“ABF仍是成熟主流，玻璃是下一代大尺寸封装的结构性备选路线”，不能把路线探索直接等同于产业替代。

第五，从产棱产业传导框架看，ABF最值得关注的时刻，不是它成为热门概念的时候，而是当AI芯片需求继续增长、ABF价格/交期收紧、载板扩产却无法快速形成有效产能时——这才意味着瓶颈真正穿透到了封装载板层。

附录：关键数据、来源与研究边界

研究边界：本文讨论的是AI/HPC高端FC-BGA/ABF载板的技术与产业逻辑，不将所有PCB、所有封装基板或所有ABF应用混为一谈；文中部分产业判断属于基于公开资料的结构性推演，不等同于厂商对未来供需的官方预测。

参考公开来源：Ajinomoto ABF官方资料、Ajinomoto IR资料、IBIDEN公开资料、SHINKO公开资料、TSMC先进封装资料及2026年公开产业信息。
