产棱 · 技术拆解10｜NVSwitch深度拆解

核心问题：NVLink已经把GPU连起来，为什么还需要NVSwitch？

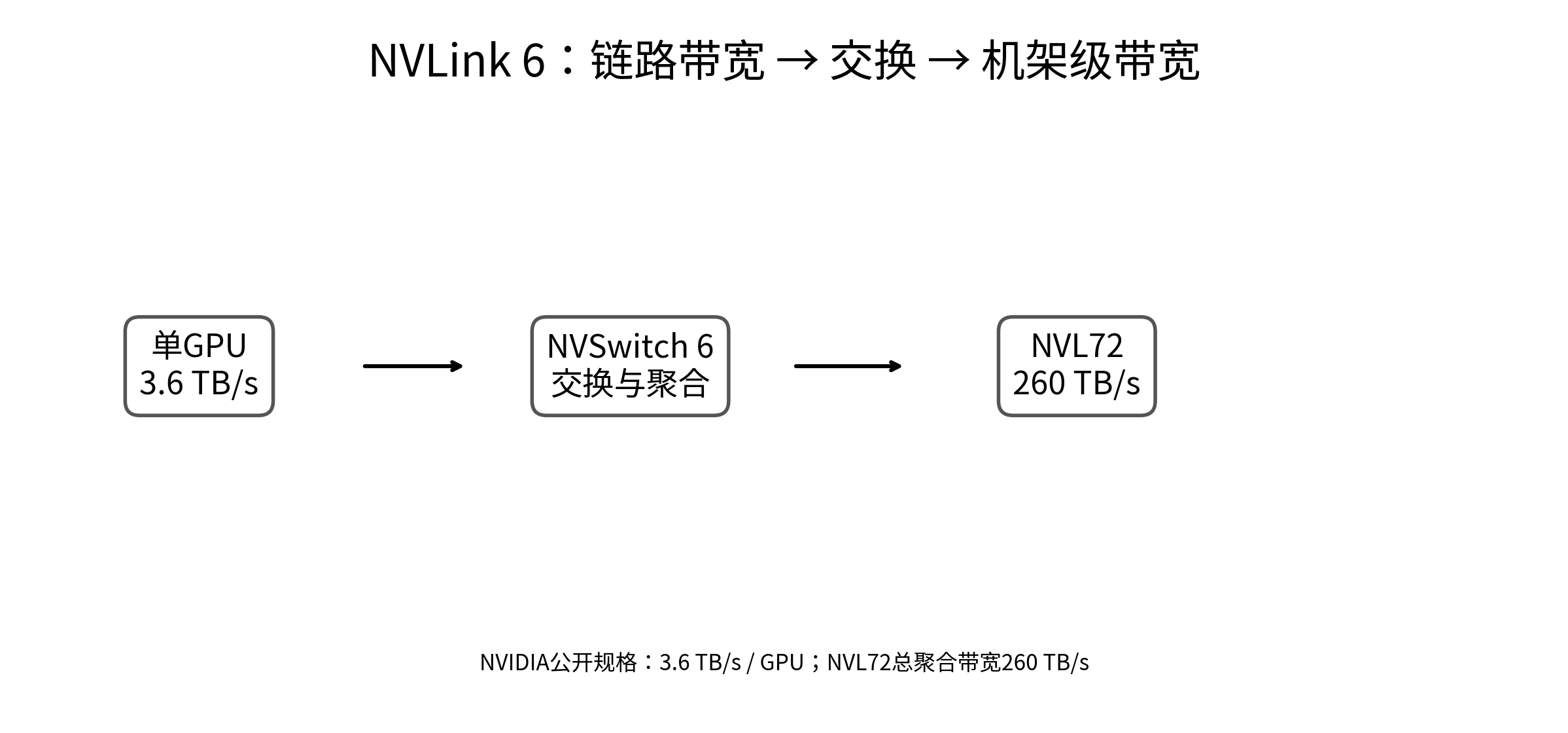

图1｜NVLink负责高速链路，NVSwitch负责把大量链路组织成可扩展的全互联Fabric。

一、先给结论：NVSwitch不是“网络配件”，而是72 GPU成为一个计算域的交换中枢

如果只把NVSwitch理解成“一个更快的交换芯片”，就低估了它在NVL72中的位置。真正的问题是：当GPU数量从8颗扩展到72颗以后，GPU之间的通信关系会从少量点对点连接，变成一个需要大规模调度、聚合、路由和故障管理的通信网络。

NVLink 6解决的是“单条高速GPU互连”的能力；NVSwitch解决的是“很多条NVLink如何形成一个统一的GPU通信Fabric”。NVIDIA公开资料显示，Rubin平台每颗GPU提供最高3.6 TB/s双向NVLink带宽，Vera Rubin NVL72通过NVLink 6 Switch形成72 GPU全互联拓扑，总聚合带宽达到260 TB/s。citeturn0search1turn0search2

因此，NVSwitch真正创造的系统价值不是“增加带宽”这么简单，而是把72颗GPU从一组服务器里的独立加速器，组织成一个具有统一通信特征的巨大计算域。

二、为什么GPU数量一上去，“怎么通信”会成为核心问题

AI模型的计算并不是GPU各算各的。张量并行、专家并行、数据并行以及各种collective operation都会产生GPU之间的数据交换。模型越大、并行度越高，通信在总执行时间中的权重越高。NVIDIA也将NVLink定位为面向AI训练和推理的scale-up fabric。citeturn0search0turn0search1

三、第一层：NVLink到底负责什么？

NVLink可以理解为GPU的“高速公路”。它定义了GPU之间的数据传输通道、链路带宽以及物理/协议层面的通信能力。第9篇已经拆过NVLink 6，因此本篇重点不是重复链路，而是回答：这些高速链路接下来如何被组织起来。

这里最重要的是“all-to-all”。它意味着系统设计目标不是让某几个GPU特别快，而是让GPU之间形成一致、可预测的通信关系。NVIDIA称NVLink Switch可以把多个NVLink连接起来，实现整个机架的all-to-all GPU通信。citeturn0search1

四、第二层：NVSwitch究竟在交换什么？

NVSwitch本质上是高速NVLink交换芯片。它接收来自不同GPU的NVLink流量，并根据通信目标把数据送往相应路径。它不是传统数据中心网络里的普通Ethernet switch，因为它面对的是GPU之间极高频、极高带宽、低延迟的内部通信。

早期NVSwitch技术资料已经明确采用non-blocking crossbar思路：交换内部不同端口可以同时通信。到了NVLink 6时代，交换能力进一步扩展到机架级GPU Fabric。历史结构可以帮助理解今天的设计逻辑，但具体端口数量和实现应以对应代际规格为准。citeturn0search13

五、第三层：为什么不用GPU直接两两连接？

如果N颗GPU完全点对点连接，理论上的链路数量会随N²增长。72颗GPU的两两组合为2556对。虽然实际系统并不采用这种简单的物理全网状布线，但这个数量级足以说明：直接靠GPU彼此拉线会迅速进入不可管理区。

NVSwitch的价值就在这里：把大量GPU端口集中到交换结构中。GPU只需要接入Fabric，而不是为每一个潜在通信对象建立一条独立物理链路。

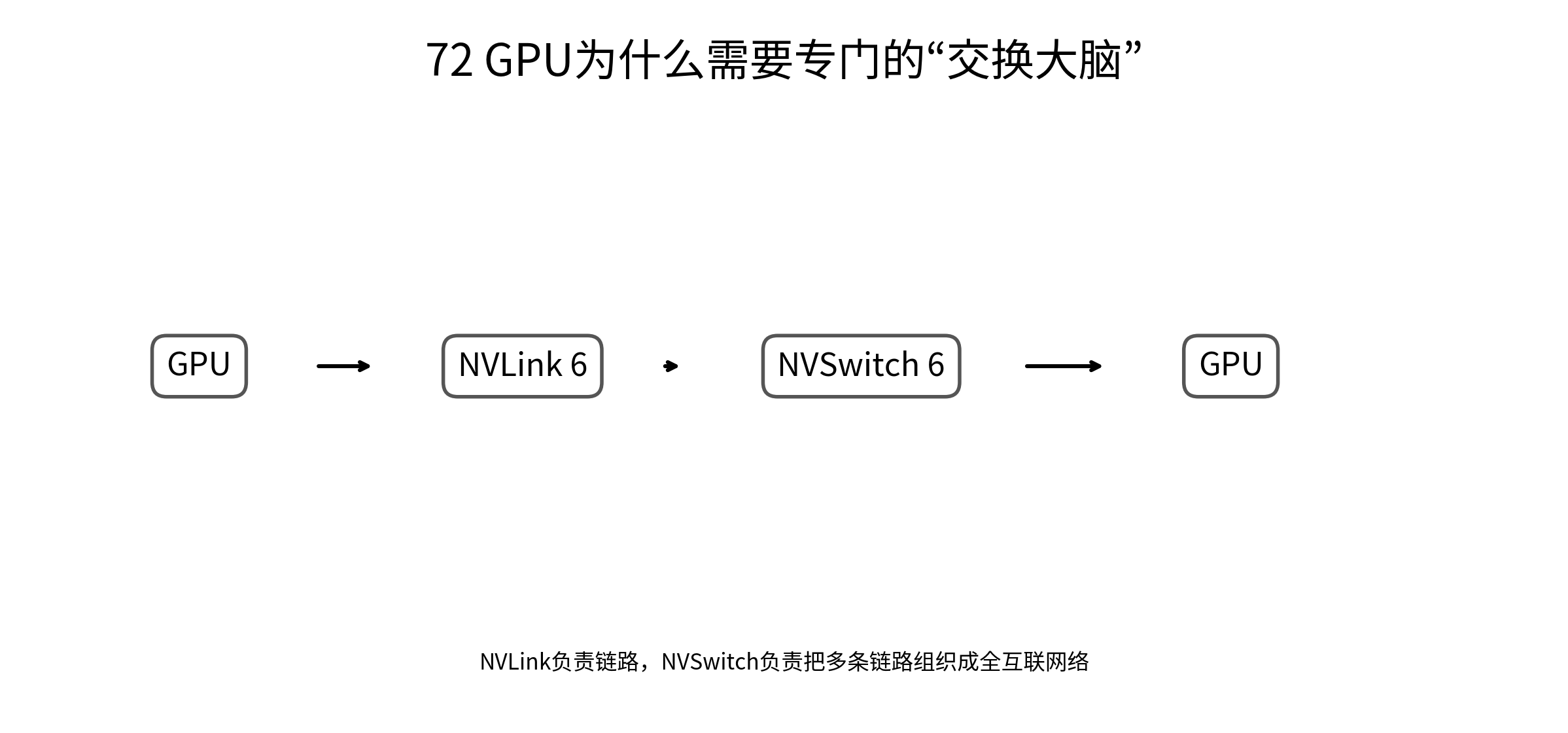

图2｜NVSwitch把“GPU之间需要大量互连”转化为“GPU接入统一交换Fabric”。

六、第四层：真正重要的不是“交换”，而是“全互联”

72 GPU系统的关键不是存在一个交换芯片，而是交换结构能否让任意GPU之间获得接近一致的通信能力。NVIDIA对Vera Rubin NVL72的描述是72 GPU all-to-all，NVLink Switch负责把NVLink连接扩展到整个机架。citeturn0search1

这对MoE尤其重要。MoE模型会在不同专家之间进行token路由，GPU之间的通信模式并不总是固定的本地邻居通信。当通信关系变得动态时，网络Fabric本身就成为计算系统的一部分。NVIDIA也明确将NVLink 6 Switch用于通信密集型训练、MoE routing和同步型推理。citeturn0search2

七、第五层：带宽只是第一变量，延迟才决定通信效率

如果带宽解决的是“一次能搬多少数据”，延迟解决的则是“一次通信要等多久”。AI计算中大量collective operation可能反复发生，因此即使峰值带宽很高，只要路径、排队、协议处理或交换延迟出现明显增加，GPU计算单元就可能等待数据。

NVIDIA 2026年的公开资料将NVLink 6描述为面向低延迟、确定性通信的Fabric，并强调其相比通用Ethernet替代方案具有更低延迟和更高数据包处理能力。这里应把这些数字理解为NVIDIA针对其平台的技术宣传指标，而不是所有工作负载下的通用结论。citeturn0search0

八、第六层：为什么NVSwitch本身也越来越像一颗“网络GPU”

新一代NVLink Switch已经不只是转发数据。NVIDIA在Rubin平台中引入SHARP等in-network compute能力，让部分collective operation可以在网络内部完成，从而减少数据反复回到GPU计算核心处理的开销。citeturn0search1turn0search2

九、第七层：NVSwitch为什么会把压力传给PCB与连接器？

交换芯片本身再强，也必须通过物理互连把信号送到GPU。于是交换架构会把压力继续传导到高速PCB、背板/中板、连接器、封装、供电和散热。

尤其在高数据率下，插损、回损、串扰、阻抗控制、过孔结构、走线长度差异都会影响信号完整性。也就是说，NVSwitch的性能不是单颗芯片的性能，而是“芯片+封装+连接器+PCB+系统拓扑”的共同结果。

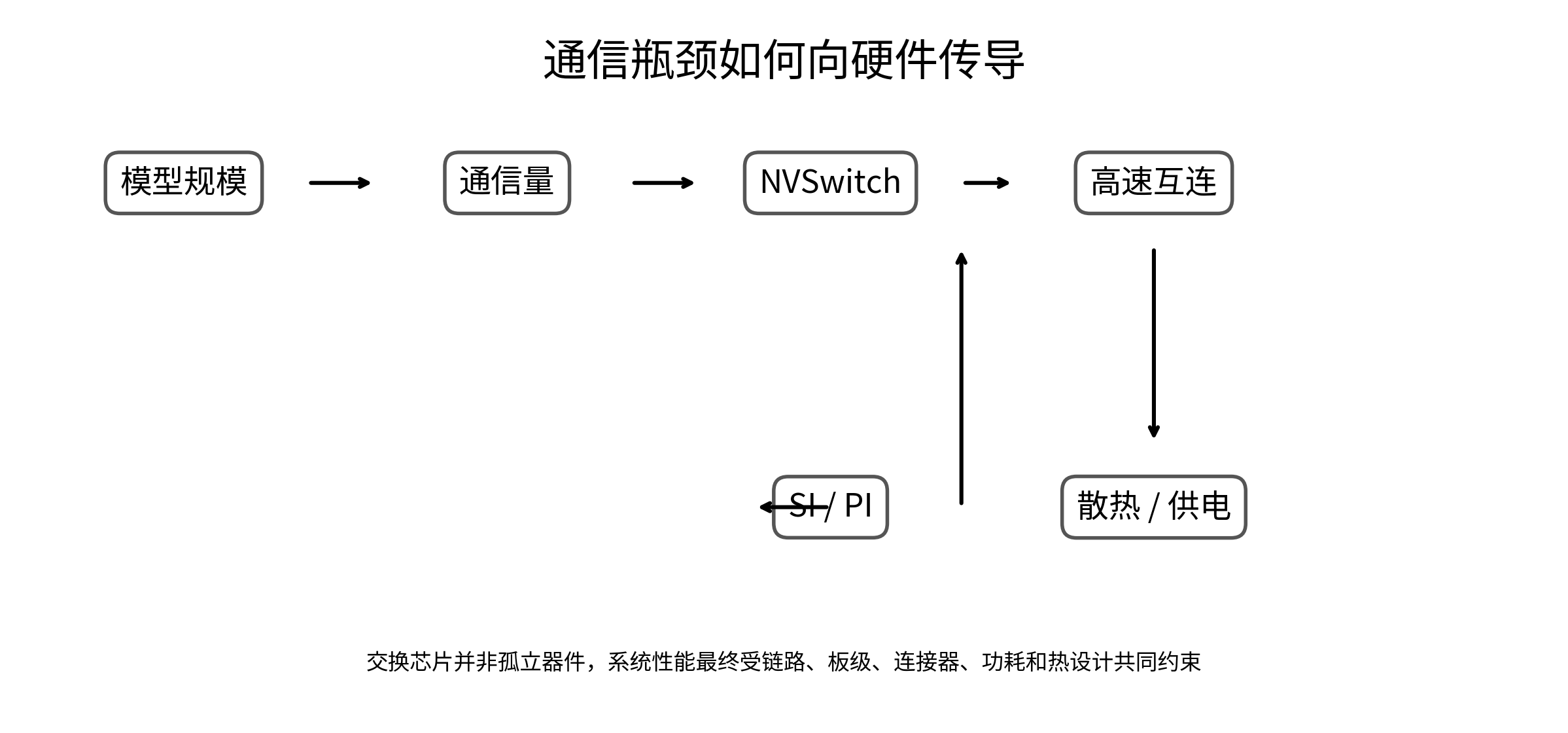

图3｜NVSwitch的系统瓶颈会沿高速互连链路继续向PCB、连接器、供电与散热传导。

十、第八层：为什么MoE会进一步提高NVSwitch的价值

MoE把模型拆成多个专家，token会被路由到不同专家。随着专家数量和GPU数量增加，通信模式更容易出现跨GPU的数据交换。此时GPU计算能力增长得越快，通信Fabric如果没有同步升级，就越可能成为系统瓶颈。

所以NVSwitch不是单纯跟随GPU数量增加，而是跟随“模型并行度×通信强度×GPU规模”共同升级。

十一、第九层：NVSwitch的功耗为什么值得关注

交换芯片本身需要处理大量高速I/O，同时还承担复杂的交换、管理和部分网络内计算。随着SerDes速率、端口数量和交换容量上升，I/O功耗与芯片总功耗都会成为系统设计变量。

因此NVSwitch的升级不会只表现为芯片价格变化，还会同步影响：供电网络、VRM、PCB铜层、连接器、液冷路径以及机架级热预算。

十二、第十层：NVSwitch为什么开始进入“可维护性”设计

对于单块服务器，交换芯片故障影响范围有限；但在72 GPU的统一计算域里，交换Fabric承担的是系统级通信。一处故障可能影响大量GPU之间的通信，因此可靠性成为架构设计的一部分。

NVIDIA公开资料显示，NVLink 6 Switch引入控制平面韧性、部分部署运行、交换Tray热插拔以及动态流量恢复等能力；2026年9月最新公开的NVLink 6韧性资料进一步介绍了链路级纠错、重试、信用流控和故障隔离机制。citeturn0search1turn0search6

十三、把NVSwitch放回NVL72：它到底处于什么位置？

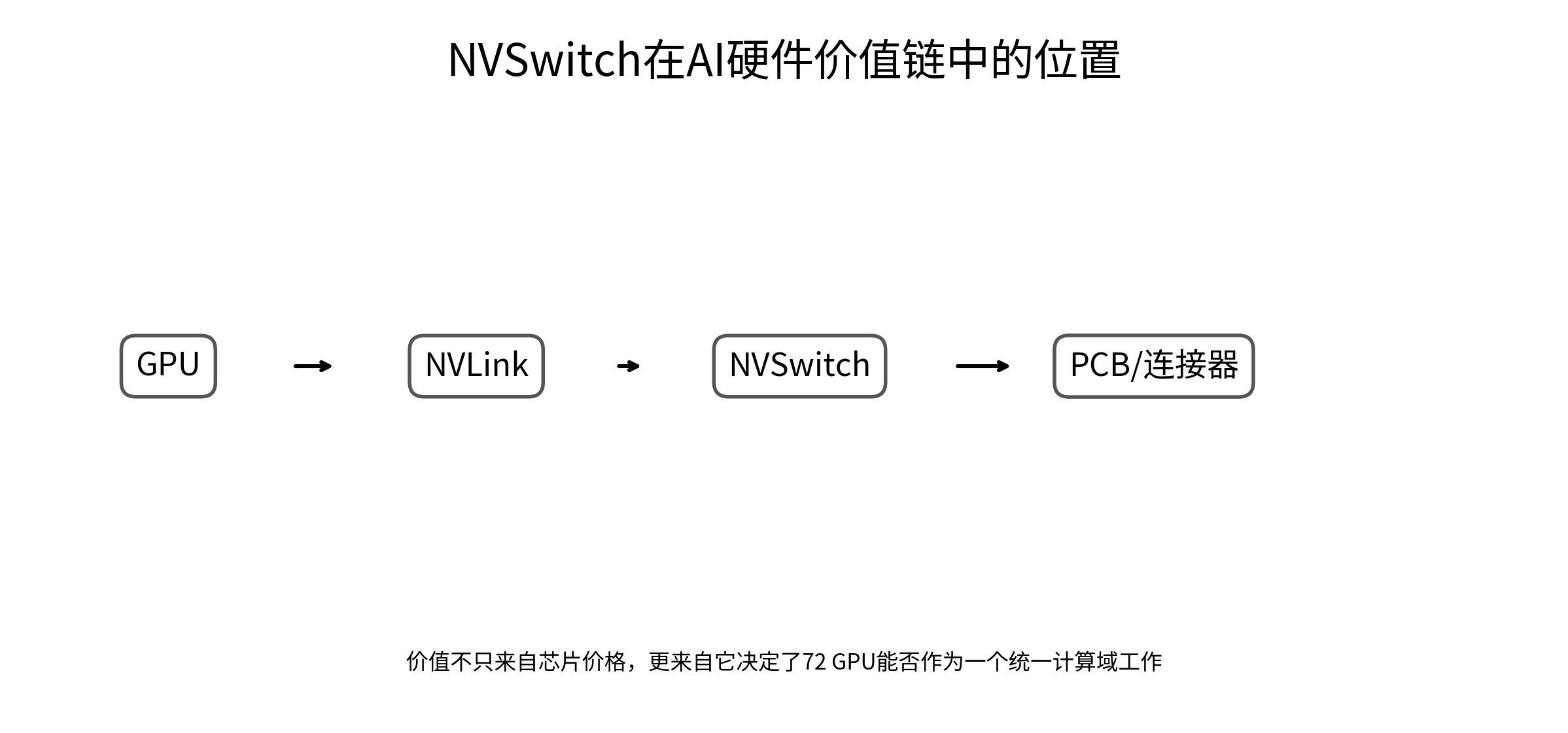

图4｜从单GPU链路，到交换Fabric，再到NVL72机架级通信域。

需要特别区分scale-up与scale-out：NVLink/NVSwitch主要解决GPU之间的scale-up通信；ConnectX、Spectrum等则承担更广域的数据中心scale-out。两者不是简单替代关系，而是不同通信层级。

十四、NVSwitch真正的产业价值：不是一颗芯片，而是一整套“高速通信约束”

图5｜NVSwitch的产业价值沿通信链条向外扩散。

当交换Fabric成为AI系统的核心以后，产业价值自然向高速PCB、连接器、封装、SerDes、信号完整性材料、供电与散热等环节扩散。

十五、NVSwitch是不是新的产业瓶颈？

不能简单下结论。真正应该观察的是：某一代GPU升级以后，NVSwitch的需求是否出现了比GPU本身更快的技术复杂度增长，以及这种增长是否进一步造成高端PCB、连接器、封装、供电或散热的有效产能约束。

也就是说，产棱不把“NVSwitch重要”直接等同于“NVSwitch一定成为投资瓶颈”。真正值得进入瓶颈池的是下面这些可验证变量。

十六、一个容易被忽视的变化：AI服务器正在从“服务器”变成“GPU网络”

传统服务器的核心逻辑是CPU、内存、存储和I/O围绕主板组织；NVL72的核心逻辑则越来越接近“GPU计算节点+高速通信Fabric”。GPU之间的通信已经不是附属功能，而是决定整个系统能否有效利用计算资源的重要组成。

因此，AI硬件产业链的观察方式也必须改变：不能只看GPU、HBM、CoWoS，而要继续向“GPU之间如何连接”追踪。NVLink → NVSwitch → 高速PCB/连接器 → 电源/散热，构成另一条越来越重要的价值传导链。

十七、产棱如何持续跟踪NVSwitch

十八、NVSwitch价格 ≠ NVSwitch产业价值

交换芯片本身的BOM金额并不能完整代表它创造的价值。它的真正价值在于：如果没有足够强的交换Fabric，72颗高价值GPU可能无法以预期效率协同工作。

因此，对NVSwitch的产业研究不能停留在“芯片多少钱”，而应该继续问三个问题：

1. 它是否决定GPU集群的有效计算效率？
2. 它是否把新的工程压力传导给PCB、连接器、封装、供电和散热？
3. 这些压力是否已经形成真实的供给约束，而不是停留在技术升级层面？

十九、产棱最终拆解：为什么72颗GPU背后必须有一个“交换大脑”

第一，GPU算力增长会同步提高GPU之间的数据交换需求。

第二，NVLink解决单GPU高速互连，但大量GPU需要一个统一的交换结构。

第三，NVSwitch把多条NVLink组织成all-to-all Fabric，使72 GPU能够形成统一计算域。

第四，交换Fabric的升级会继续把压力传导到高速PCB、连接器、封装、供电、散热和可靠性。

第五，因此AI硬件的价值链正在从“GPU本身”继续向“GPU之间如何通信”扩展。

产棱核心判断：**NVSwitch真正重要的地方，不是它是一颗交换芯片，而是它把“GPU网络”变成了AI计算系统的一部分。** 当GPU从单卡计算进入大规模统一计算域，交换Fabric本身就成为系统性能、工程复杂度和产业瓶颈的重要观察窗口。

二十、研究边界与来源

本文中的NVLink 6、NVSwitch、NVL72拓扑及带宽数据，优先采用NVIDIA 2026年公开资料。不同代际NVSwitch的端口数量、Switch Tray配置不能混用；历史NVSwitch资料仅用于解释架构演进。NVIDIA当前公开规格也注明部分规格可能调整，因此后续应以量产平台资料持续校验。citeturn0search1turn0search2

核心来源：NVIDIA NVLink官方规格；NVIDIA Vera Rubin平台技术博客；NVIDIA 2026年NVLink系统级技术文章；NVIDIA NVLink 6韧性技术文章；NVIDIA历史NVSwitch技术概览。

产棱 · 技术拆解10｜NVSwitch
