产棱 · 技术拆解11｜正交无源背板深度拆解

拆：GPU → 高速连接器 → PCB Midplane/正交背板 → 高速连接器 → NVLink Switch → GPU

重点：高层PCB｜低损耗材料｜背钻｜压合对准｜高速连接器｜信号完整性｜电源完整性｜可靠性｜制造良率

核心判断：正交无源背板的价值不在于“这块PCB卖多少钱”，而在于它把AI机柜最难控制的一部分高速互连，从大量线缆组件转化成可制造、可验证、可模块化维护的系统级互连平台。

NVIDIA公开资料确认，Vera Rubin NVL72采用PCB-based connections，并通过robust PCB midplane实现电缆更少/无缆化的模块化Tray设计；每个计算Tray集成两颗Vera Rubin Superchip以及网络、供电、冷却和管理。需要特别注意：本文使用“正交无源背板”描述用户拆解框架中的架构概念，官方公开材料更常用“PCB midplane / cable-free modular tray”等表述，因此不把后续Kyber架构的具体背板规格直接套用到NVL72。citeturn0search1turn0search3

1. 先给结论：一块PCB为什么可以改变整机柜架构？

因为当GPU之间的通信带宽进入TB/s级别以后，互连不再只是“把两个芯片接起来”。它同时成为高速电气系统、机械结构、供电回流、散热空间、制造良率和维护效率的共同约束。

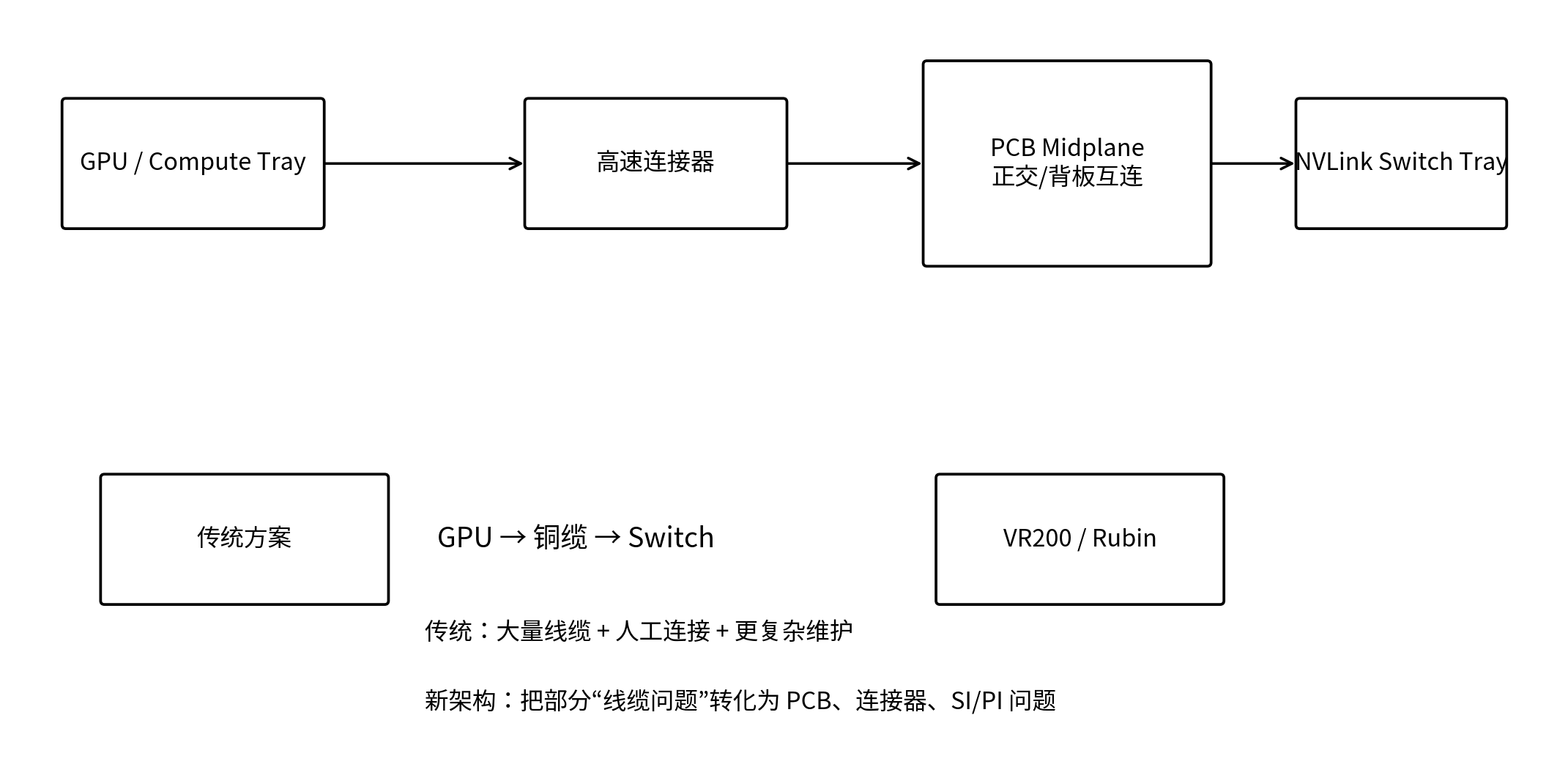

图1｜从线缆互连到PCB Midplane：系统工程问题发生迁移

2. 为什么传统“GPU → 铜缆 → Switch”开始变得困难？

铜缆不是不能传高速信号，而是当连接数量、速率、距离和维护复杂度同时增加时，线缆系统会快速膨胀。AI机柜的问题不是某一根线做不到，而是成百上千条高速链路如何同时满足损耗、串扰、弯折半径、连接器一致性、装配误差和维护要求。

1. 链路数量增加：多GPU全互联意味着大量独立高速通道。
2. 速率提高：单通道速率越高，插损、回损、串扰和材料损耗越难控制。
3. 机械约束增强：线缆需要弯折、固定、标识和人工装配。
4. 维护复杂度增加：每增加一个可插拔连接点，就增加潜在失效点。

真正的迁移不是“线缆被PCB替代”这么简单，而是：把部分不可控的装配问题，转化为可设计、可仿真、可量产验证的PCB问题。

3. 第一层：PCB不是普通服务器主板，而是高速互连基础设施

普通PCB最容易被理解为“芯片的载体”。但在NVL72这类系统里，PCB的一个核心角色是传输高速差分信号。它的性能上限直接受到介质材料、铜粗糙度、线宽线距、层叠结构、过孔、参考平面和连接器共同决定。

4. 第二层：高层数为什么不是简单“多几层铜”？

当高速链路增加后，设计者需要同时安排信号层、电源层、地层以及不同区域的回流路径。层数增加本身并不等于性能提升；真正困难的是在有限厚度和有限面积内，把数以千计的连接、供电和高速信号组织起来。

1. 信号层与参考平面需要成对设计。
2. 高速差分对必须维持受控阻抗。
3. 不同电压域需要隔离，避免电源噪声耦合到高速信号。
4. 高速区域与大电流供电区域存在空间竞争。
5. 层间对准误差会在多次压合后累积。

5. 第三层：低损耗材料为什么开始成为核心变量？

当链路速度继续提升，PCB材料不再只是机械绝缘材料，而成为射频/高速传输介质。材料的Dk、Df、玻纤结构、铜箔粗糙度都会进入链路预算。

所以AI服务器PCB的材料升级，本质上不是“更贵的树脂”，而是为了给高速链路保留足够的信号裕量。

6. 第四层：背钻——为什么一个“没用的孔”也会影响高速通信？

传统多层PCB中的通孔往往贯穿多层板，即使某条信号只连接到中间某一层，剩余部分也可能形成stub（残桩）。在低速系统中影响有限，但高速信号下，stub会形成阻抗不连续并产生反射。背钻的目标就是移除不需要的残桩。

7. 第五层：压合与层间对准——大尺寸PCB真正难在哪里？

高端AI PCB往往需要多层结构。每一次压合、钻孔、曝光和铜层加工都会带来微小尺寸变化。板越大、层越多，误差管理越困难。

1. 热膨胀导致尺寸变化。
2. 树脂流动导致局部厚度变化。
3. 不同材料CTE不一致。
4. 多次压合导致累计偏移。
5. 最终结果不仅是“线能不能连上”，而是阻抗和高速性能是否仍处于设计窗口。

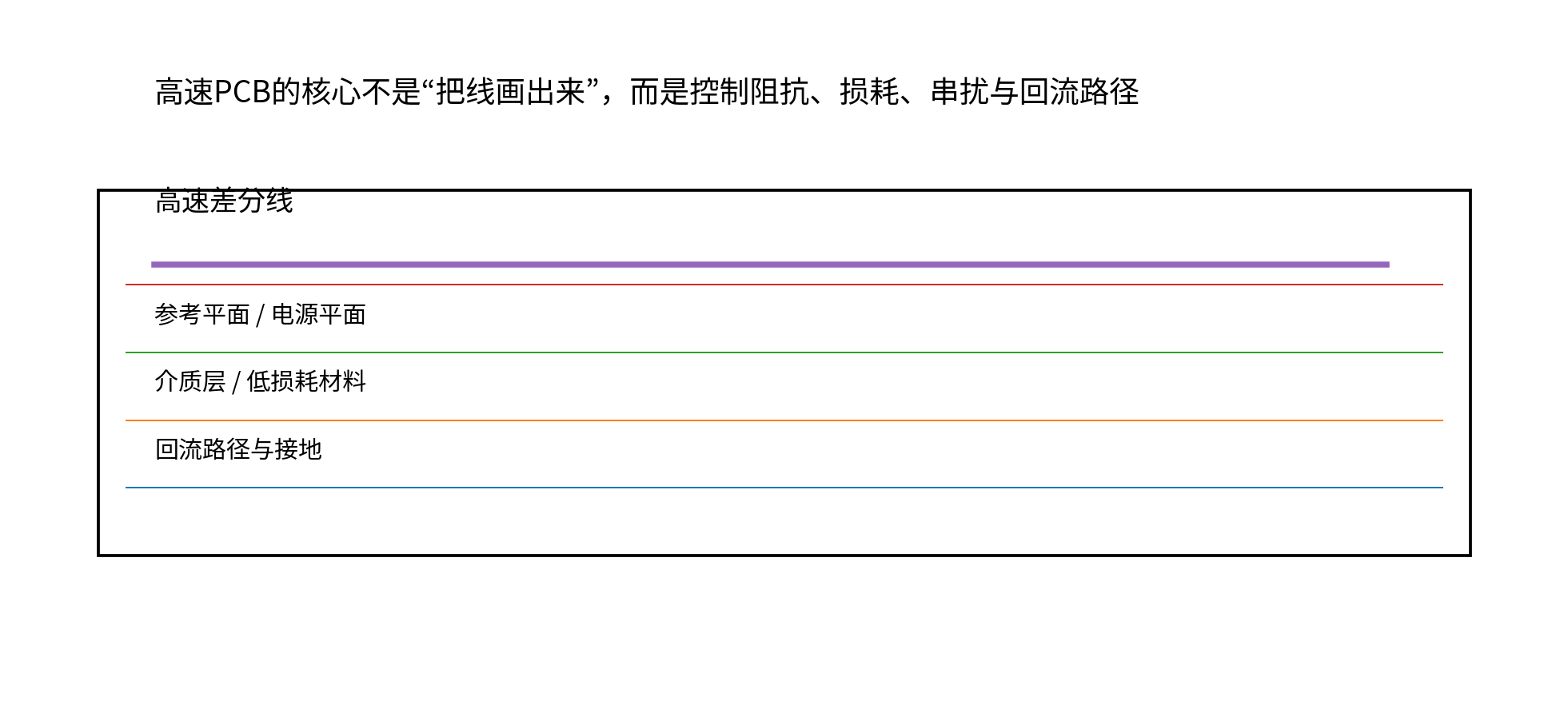

图2｜高速PCB本质上是一套受控电磁传输结构

8. 第六层：高速连接器——PCB做得再好，接口也可能成为瓶颈

PCB与PCB之间必须通过连接器完成机械插接。连接器同时承担电气、机械和维护功能，因此是整个链路中非常特殊的部件。

9. 第七层：SI——为什么“能通”远远不够？

Signal Integrity（信号完整性）关注的是信号到达接收端以后是否仍然满足系统判定窗口。真正的高速设计不是“信号有没有从A到B”，而是眼图、抖动、插损、回损、串扰和误码率是否仍然满足要求。

当NVLink进入TB/s级系统带宽后，PCB已经不是被动“导线”，而是链路的一部分。

10. 第八层：PI——高速系统为什么同时也是电源系统？

高速芯片的瞬时电流变化会通过PDN产生电压波动。供电层、去耦电容、过孔、铜厚、回流路径都影响电源完整性。高速信号和电源完整性并非完全独立：电源噪声会进一步侵入时钟和高速SerDes。

11. 第九层：PCB的价值为什么远低于GPU，但工程重要性可能更高？

这是本篇最重要的价值判断之一。BOM价格衡量的是直接采购价值，而系统架构价值还包括“没有它，系统是否能跑满性能”。一块PCB即使只占整机BOM很小比例，只要它成为系统互连瓶颈，就可能决定GPU、NVSwitch等昂贵芯片能否兑现设计能力。

12. 为什么Rubin把PCB提升到了系统架构层？

NVIDIA公开资料显示，Vera Rubin NVL72采用第三代MGX架构，计算Tray和NVLink Switch Tray强调模块化、cable-free、hose-free、fanless设计；官方技术博客明确提到robust PCB midplane，并指出它连接计算Tray内部的Superchip与前置ConnectX-9/BlueField-4模块。citeturn0search1turn0search3

这意味着PCB承担的不只是“信号连接”，而是模块化系统架构中的机械、电气和维护接口。

13. 从NVLink到PCB：带宽压力如何一路传下来？

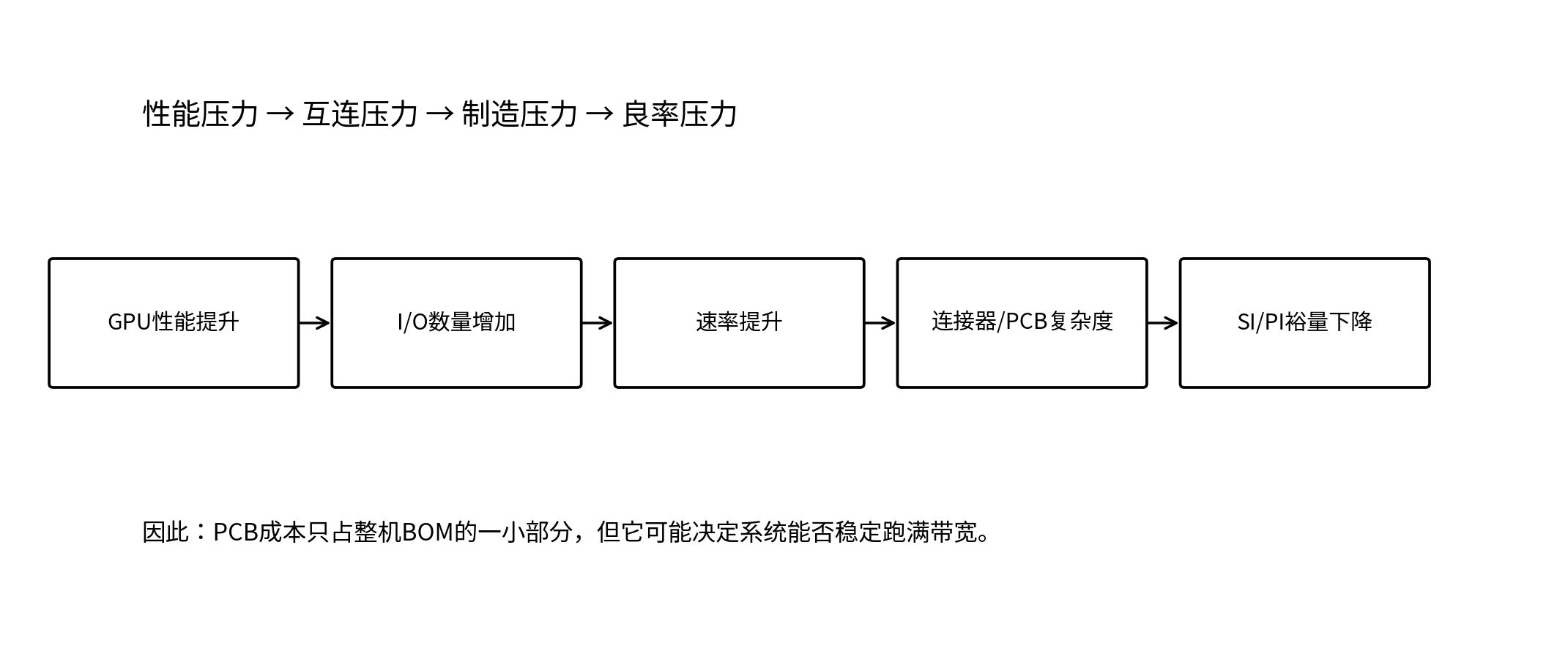

图3｜从GPU算力增长到PCB制造难度的压力传导

NVIDIA目前公开的NVLink 6指标为每GPU最高3.6TB/s；NVL72形成72 GPU的all-to-all scale-up域。NVIDIA同时强调，NVLink 6针对大规模MoE等需要高频GPU间通信的工作负载，并在交换侧加入in-network compute。citeturn0search6turn0search9

因此链路工程的核心矛盾发生变化：GPU算力增长越快，系统越依赖高带宽互连；互连带宽越高，PCB、连接器和材料必须提供越大的电气裕量。

14. 正交无源背板真正改变的，是制造方式

过去大量线缆意味着大量“装配动作”。新的PCB互连架构则把部分装配过程转化成标准化的板卡、连接器和模块。NVIDIA公开资料称，Vera Rubin计算Tray采用PCB midplane后，装配时间可由接近两小时降至约五分钟，并强调模块化和可维护性。不同官方页面对具体时间口径有所不同，但方向一致：PCB架构的价值不仅是高速通信，还包括制造和维护效率。citeturn0search1turn0search3

15. 这块PCB为什么“低BOM、高架构价值”？

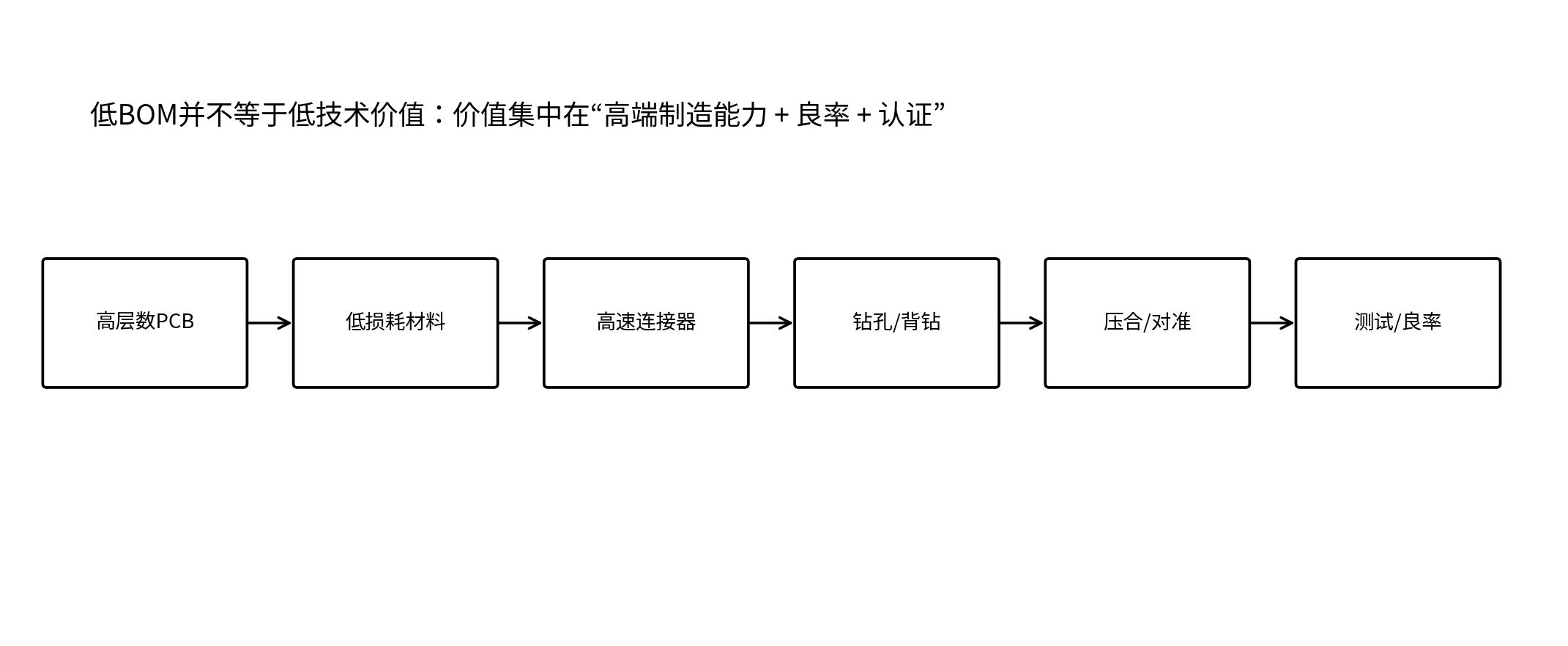

图4｜正交无源背板的价值不是单一材料价值，而是制造能力与系统价值

16. 真正的瓶颈不是“有没有PCB产能”，而是有没有高端有效产能

普通PCB产能不能直接等价为AI高端PCB产能。真正需要观察的是：能够稳定量产高层数、低损耗材料、细线路、复杂背钻、严格层间对准，并通过客户认证的有效产能。

产能统计如果不区分产品等级，很容易高估真正可用于AI高速互连的供给。

17. 正交背板进入产棱“瓶颈池”的变量

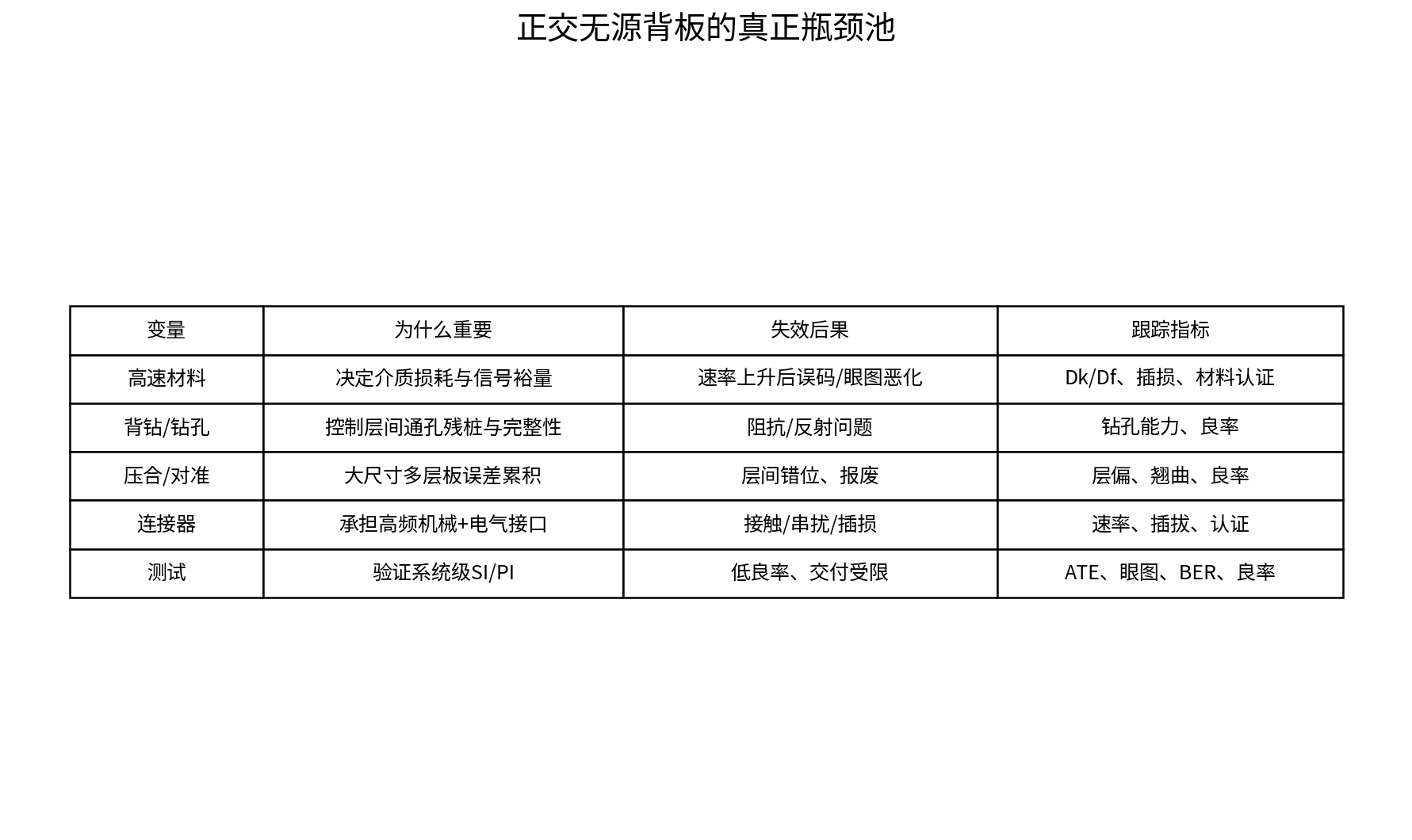

图5｜正交无源背板瓶颈池：从材料到制造再到测试

1. 低损耗高速材料：Dk、Df、铜箔粗糙度。
2. 高层数PCB：层叠、压合、尺寸稳定性。
3. 背钻/微孔：高速互连中的垂直结构控制。
4. 高速连接器：插损、串扰、阻抗与机械可靠性。
5. 层间对准：大尺寸多层板的良率变量。
6. SI/PI验证：眼图、插损、回损、BER、电源噪声。
7. 高端有效产能：客户认证与量产良率，而非名义产能。

18. 下一代问题：PCB会不会继续成为“瓶颈”？

如果未来GPU、NVSwitch和Scale-up Fabric继续提高带宽，铜互连最终会受到距离、损耗、功耗和密度的共同约束。因此更长期的路线可能出现更高等级的高速电气材料、更先进连接器以及光电互连/共封装光学等方案。NVIDIA已经公开推进面向scale-up的co-packaged optics路线，但这并不意味着PCB失去价值：光互连仍需要高性能基板、封装、供电和机械系统。citeturn0search6

19. 产业传导：从一块PCB到整个AI硬件链

正交无源背板的产业价值可以沿以下路径理解：

AI模型规模 → GPU数量 → GPU间通信 → NVLink/NVSwitch → 高速连接 → PCB/背板 → 高速材料 → 铜箔/树脂/玻纤 → 钻孔/压合/测试 → 连接器 → 整机柜系统。

20. 如何持续跟踪，而不是只写一次？

21. 重要边界：PCB价格上涨 ≠ PCB产业价值提升

如果PCB涨价只是原材料成本推动，而没有同步发生产品结构升级、客户认证提升或高端有效产能稀缺，那么不能简单把涨价等同于产业价值提升。产棱真正关注的是：

1. 系统带宽是否继续提升；
2. 单位系统需要多少高速互连；
3. 高端PCB复杂度是否提升；
4. 供应商是否进入客户认证与量产阶段；
5. 良率是否成为真实供给约束；
6. 价值是否从普通PCB向高速材料、制造工艺、连接器和测试扩散。

22. 最终拆解：为什么一块几万元的PCB可以影响百万美元级AI机柜？

因为AI机柜的价值不是简单由“最贵的芯片”决定，而是由整个系统中最难兑现的工程约束决定。

GPU负责计算，NVLink负责通信协议与高速互连，NVSwitch负责组织GPU Fabric，而PCB Midplane/正交背板负责把这些高速连接真正变成可制造、可装配、可维护的物理系统。它的直接BOM价值有限，但架构价值很高。

低BOM，不等于低价值；无源，也不等于不重要。

23. 产棱最终判断

AI硬件产业正在从“芯片性能竞争”进入“系统互连工程竞争”。当单机柜GPU数量、通信带宽和功耗继续上升以后，PCB不再只是电子元件的承载板，而开始成为AI基础设施的高速互连基础设施。

因此，对正交无源背板最值得跟踪的不是一块板多少钱，而是三个变量：第一，高速互连复杂度是否继续上升；第二，高端有效产能是否形成瓶颈；第三，PCB、连接器、材料与光互连之间的价值分配是否发生变化。

24. 研究边界与来源

本文基于NVIDIA公开的Vera Rubin NVL72、NVLink 6及MGX架构资料，并结合高速PCB工程逻辑进行产业拆解。NVIDIA公开资料确认PCB midplane、cable-free tray等架构事实；“正交无源背板”作为本文的工程归纳，不将未公开的具体层数、材料牌号、连接器型号等参数当作已证实事实。citeturn0search1turn0search3turn0search9

核心来源：NVIDIA Vera Rubin NVL72；NVIDIA Vera Rubin POD技术博客；NVIDIA Inside Rubin Platform；NVIDIA NVLink技术资料。
